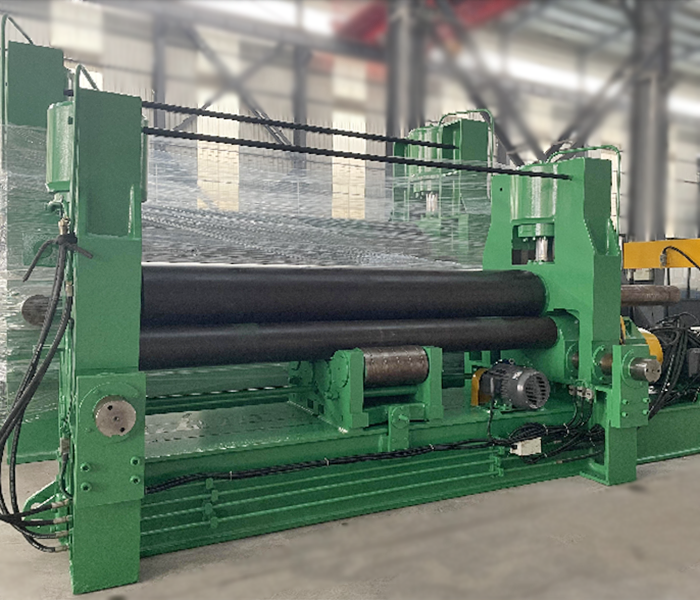

上辊万能式卷板机的技术特色

上辊万能式卷板机作为金属板材弯曲成型的核心设备，其结构设计巧妙，以上辊为核心，配合可灵活调节的下辊，通过液压或机械驱动，结合高精度控制系统，能够依据板材的不同材质、厚度和曲率需求，精准调整辊轴位置、压力及旋转速度。这种设备不仅支持圆形、弧形、锥形等多样化截面的卷制，适配低碳钢、不锈钢等多种材质，还配备数控系统与安全防护装置，实现参数预设、自动化操作与安全保障。

凭借卓越的性能，上辊万能式卷板机在众多领域发挥着重要作用。在工业制造中，它可用于压力容器筒体、风机外壳等部件的卷制；在工程建设领域，能满足大口径管道、钢结构支架的加工需求；在船舶、航空航天行业，也胜任船体外壳、飞机弧形零部件的复杂曲面成型。其高效、精准的成型能力，使其成为工业制造中不可或缺的重要装备。

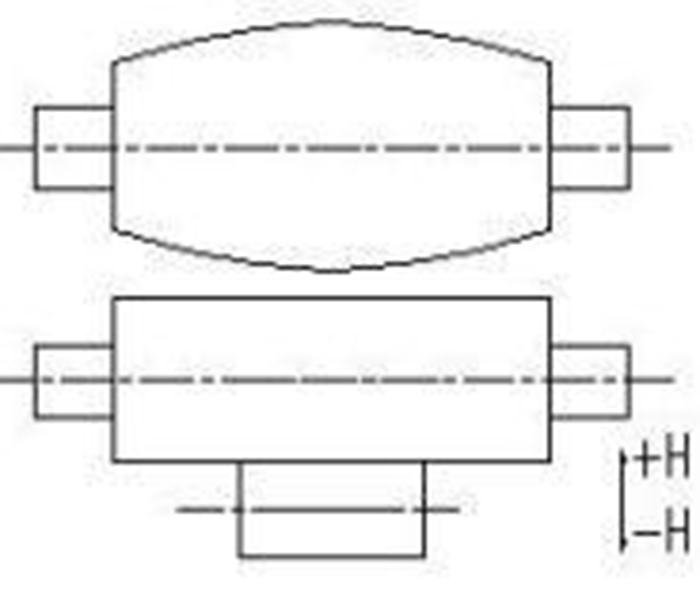

1、鼓形上辊，下辊下部托辊配合调节，提高高精度的制品直线度

采用鼓形上辊，上辊鼓形预置量一般为辊子均布载荷的 70%来预置；较小直径的下辊，下辊的下部有上下可

调节的托辊支撑。根据卷制制品的负荷，调节下辊下部的托辊，大大提高了制品的直线度。

A、卷制厚板情形

卷制厚的板材，下辊下部的托辊向上调节；制品形状：“荷包口”t 值很小，制品直线度高。

B、卷制薄板情形

卷制薄的板材，下辊下部的托辊向下调节；制品形状：不可能出现“束腰状”，制品直线度高。

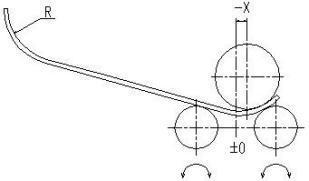

2、后方弯曲卷制，提高高精度制品的圆度

上辊万能式卷板机采用后方弯曲(板材送进的方向与上辊移动的方向相反)，上辊一边压下，下辊一边旋转，连续弯曲，板材的端部预弯直接加压预弯，避免了前方弯曲后角的产生，而且可以控制剩余直边的长度、形状。

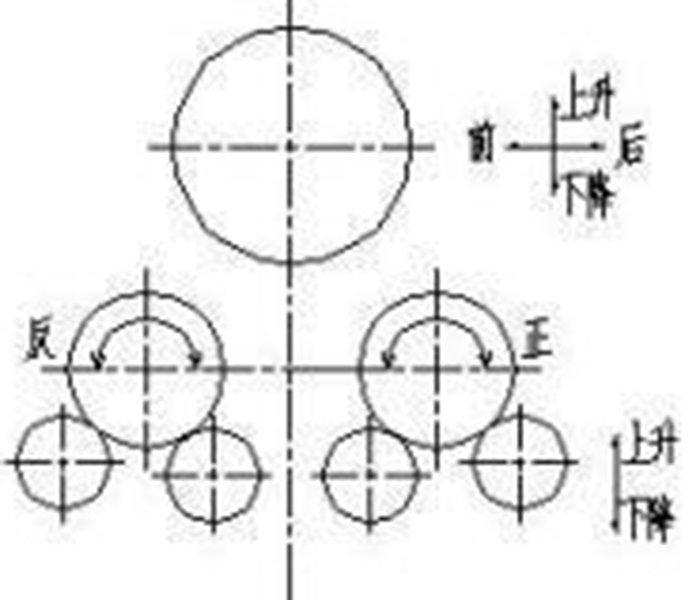

一般三辊非对称式采用前方弯曲，先对板材的两端部预弯，然后对称卷制成形，需要熟练的操作员工，制品出现后角，且剩余直边的形状难以控制。

类型	A.上辊万能式卷板机	B、三辊非对称式 (上辊水平调整式、下辊水平调整式、弧形下调式、四辊卷板机等)
预弯方式
	上辊一边压下，下辊一边旋转	先对板材的端部进行预弯，然后对称进行卷制

	板材的端部，采用直接加压式预弯	下辊正反转，先预弯，后卷制
制品形状
制品形状	制品不存在后角，剩余直边的端部，控制在标准圆上，制品的圆度高。	制品存在后角，剩余直边的端部控制在标准圆上比较困难，制品的圆度不高。
