在现代机械加工领域,平面磨床是一种至关重要的设备,主要用于对各种平面进行高精度的磨削加工,广泛应用于模具制造、机械零件加工等行业。它能够使工件表面达到极高的平整度和光洁度,满足各类精密生产的需求。
平面磨床分类及其优势
分类 | 优势 |
卧轴矩台平面磨床 | 工作台作纵向往复运动,可磨削长而宽的平面,加工效率高,适用于批量生产。 |
立轴矩台平面磨床 | 砂轮垂直布置,磨削力垂直向下,能有效利用砂轮的整个端面进行磨削,磨削效率高,适用于磨削较大面积的平面。 |
卧轴圆台平面磨床 | 工作台为圆形,可连续旋转,适用于磨削小型工件或环形工件,加工精度高。 |
立轴圆台平面磨床 | 砂轮垂直布置,圆台工作台可连续旋转,能实现高效的磨削加工,常用于磨削较大直径的环形工件。 |
平面磨床技术要点
平面磨床定位
1.机床应在最大运动空间外再预留 300mm 以上的空间,以确保其在运行过程中不会受到周边环境的干扰。同时,需将每个底脚螺丝吃紧,保证机床的稳固性。台面前后及左右水平误差需控制在 0.04/1000mm 以内。特别要注意的是,若安装变频器,对水平精度的要求会更高。
2.每三个月需对工作台面水平进行检查与调整,并再次吃紧每个底脚螺丝,以维持机床的高精度运行。
平面磨床砂轮
1.所选砂轮必须具备承受周转速 2000m/min 以上的能力,以确保在高速运转下的安全性和磨削效果。
2.严禁使用有破损的砂轮,防止在磨削过程中发生砂轮爆裂等危险事故。
3.新砂轮装上法兰后,必须进行平衡操作,以减少砂轮在高速旋转时的振动,保证磨削精度。
4.在进行正式磨削前,砂轮需空转 5 分钟,以便观察其运转状态是否正常。
5.根据磨床的最大进刀量行程不同,对进刀量有严格要求。800mm 以下磨床的最大进刀量为 0.03mm,800mm 以上磨床为 0.05mm。
平面磨床主轴
1.在安装砂轮前,务必确定主轴为顺时针方向旋转,避免因主轴旋转方向错误导致砂轮安装不牢固或磨削效果不佳。
2.开机时,必须先开启主轴,待主轴正常运转后再开启冲水装置,以确保砂轮在磨削过程中得到充分的冷却。
平面磨床液压装置
1.平面磨床应使用粘度为 46 号的液压油,以保证液压系统的正常工作。
2.新机在使用三个月后需更换液压油,之后则每年更换一次。同时,每次更换液压油时都必须清洁油箱,以防止杂质对液压系统造成损害。
3.每天都要检查液压油油位,确保油位在最低与最高线之间,以维持液压系统的稳定运行。
4.液压马达启动前,需确定流量调速杆(如配制有)处于关闭位置,避免在启动时因流量过大对系统造成冲击。
5.操作时,须先开启吸磁装置,再开启液压系统,以确保工件在磨削过程中的稳固性。
平面磨床润滑装置
1.润滑油应使用粘度为 32 – 46 号的导轨润滑油,以保证导轨的良好润滑。
2.每天都要确认油箱(池)油量,确保油量在最低线以上,防止因缺油导致导轨磨损。
3.每周需检查导轨油路是否通畅,杜绝导轨失油现象的发生。
4.建议每三个月对油箱进行一次清洗,以保持润滑油的清洁度。
5.润滑脂需按规定定期加注,以保证相关部件的良好润滑。
平面磨床左右机构
1.禁止在工作台运动时调整左右行程,以免造成设备损坏或人员伤害。
2.当工作台同步带松动时,应立即进行调整(本条适用手动机型),以确保工作台运动的平稳性和精度。
平面磨床冲水及吸尘装置
1.箱过滤网每两周须进行一次清洁,以保证吸尘效果,减少粉尘对工作环境和设备的影响。
2.冷却水箱每一个月须清洗一次,以保证冷却液的清洁度,确保良好的冷却效果。
3.严禁使用空气枪清洗平面磨床,防止因气流冲击导致设备内部零件损坏或灰尘进入关键部位。

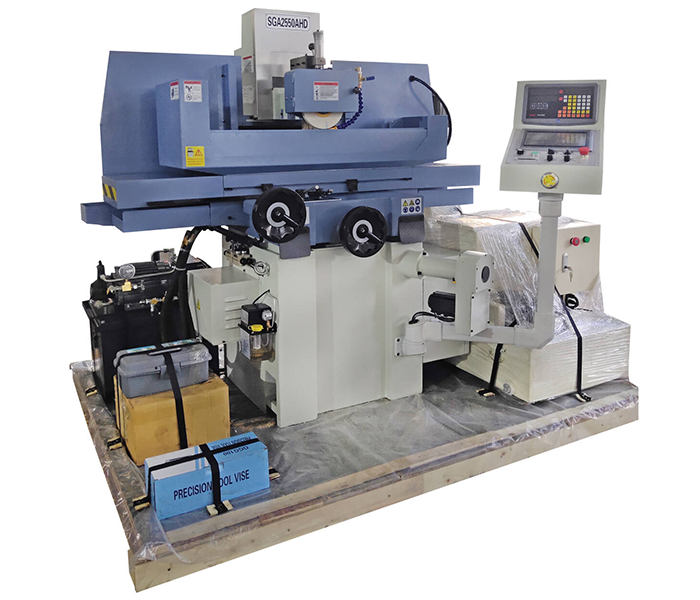

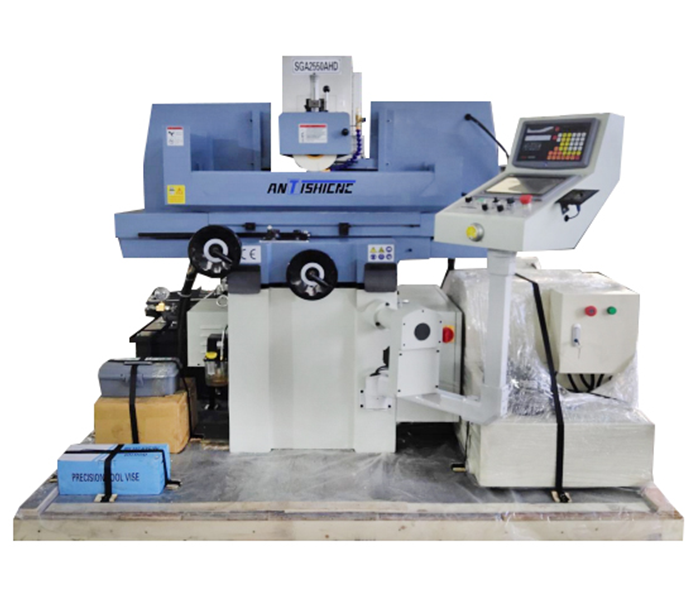

上海鞍提仕3 轴全自动平面磨床 SG2550AHD
SG2550AHD特点
完美的对称结构设计:确保机床适用于高精度磨削,使加工过程更加稳定,精度更高。
鞍座由交流电机驱动进行横向运动:运行平稳,定位精确。
工作台由液压驱动实现往复运动:动力强劲,能满足不同工况下的加工需求。
主轴由交流伺服电机驱动进行升降运动:响应速度快,控制精度高。
横向自动进给,纵向液压传动,垂直方向自动进给:实现了高效、精准的加工过程。
核心配置
采用台湾 FATEK 品牌的可编程逻辑控制器:性能稳定,控制精准。
搭配台湾伺服电机:动力强劲,响应迅速,确保机床的高精度运行。
产品性能优势
x 轴和 y 轴采用塑料涂层的反向导轨:有效降低了滑动摩擦效应,使运动更加平稳,提高了加工精度。
纵向工作台采用 V 型平导轨,横向工作台采用双 V 型导轨:这种设计增强了工作台的承载能力和导向精度。
主轴配备轴向和径向无间隙、预紧轴承:确保了主轴的高刚性和高精度,延长了主轴的使用寿命。
坚固的结构和良好的支撑设计:保证了机床在高速运转和重负荷加工时的高稳定性。
由伺服电机实现数字控制的自动垂直进给:定位精度高,操作简便。
先进的液压系统:即使在高负荷工作下也能保证工作台的平稳移动,提高了加工质量和效率。
可通过快速进给达到工件的磨削高度,能根据加工需求调整精磨和光磨参数,加工结束后自动抬起:操作便捷。
通过终端挡块可调节纵向和横向工作台的移动范围:满足不同尺寸工件的加工需求。
![]() |
![]() |
SG2550AHD机器参数
ITEM | Unit | Model: SG2550AHD | |
加工能力 | 工作台尺寸 | mm | 250 * 520 |
T 型槽数量/宽度 | mm | 1 / 14 | |
电磁夹紧板 | mm | 250 * 500 | |
最大行程,纵向 | mm | 560 | |
最大行程,横向 | mm | 260 | |
主轴/工作台最大距离 | mm | 450 | |
最大工件重量 | kg | 150 | |
砂轮 | mm | 200 x 20 x 31.75 | |
工作台速度,液压 | m/min | 2 – 18 | |
横向调节 | 自动调整,横向 | mm/行程 | 0.5 – 10 |
快速进给,横向 | mm/min | 990 | |
手轮旋转调节 | mm/rev | 4 | |
手轮上的刻度分度 | mm | 0.02 | |
纵向调节
|
自动调整,垂直 | mm | 0.01 / 0.1 |
快速进给,垂直 | mm/min | 360 | |
手轮每转一次调节 | mm/rev | 2 | |
手轮上的刻度划分 | mm | 0.01 | |
打磨主轴电机功率 | kW | 1.5 | |
主轴转速 | rpm | 2850 | |
液压泵电机功率 | kW | 1.5 | |
垂直进给电机功率 | kW | 0.75 | |
长度 | mm | 1700 | |
深度 | mm | 1400 | |
高度 | mm | 1750 | |
重量 | kg | 1100 | |
带磁铁夹板 |
SG2550AHD 平面磨床以其卓越的性能、先进的技术和可靠的质量,必将成为您在平面磨削加工领域的得力助手。选择 SG2550AHD,就是选择更高的生产效率、更优的加工精度和更可靠的产品质量。
如果您需要一台高精度磨削的平面磨床,欢迎咨询上海鞍提仕。我们在平面磨床的制造和应用方面拥有丰富经验,能够为您提供专业的技术支持。我们的工程师将为您提供非常完善的解决方案。
