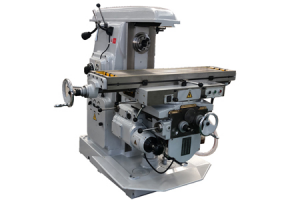

万能升降台铣床的结构组装

1、床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁装有燕尾形的垂直导轨,供升降台上下移动。内部装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。

2、横梁横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度来进行调整。

3、主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7∶24的精密锥孔,其作用是安装铣刀杆锥柄。

4、纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动,以带动台面上的工件作纵向进给。台面上的T形槽用以安装夹具或工件,

5、横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。

6、转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~450),以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床.

7、升降台升降台可以带动整个工作台沿床身的垂直导轨上下移动,以调整工件与铣刀的距离和垂直进给。

8、底座底座用以支承床身和升降台,内盛切削液。
