平面磨床加工台阶的步骤和技巧

在机械加工行业蓬勃发展的当下,平面磨床作为关键设备,其加工精度与效率直接影响着产品质量。尤其是在台阶加工环节,精准掌握加工步骤与技巧,成为提升生产效能的关键。

平面磨床加工台阶步骤
1.前期筹备:首先,对工件进行全面清洗与去毛刺处理,确保其表面洁净无瑕疵,为后续高精度加工筑牢根基。同时,依据工件材质、尺寸及加工要求,精准挑选适配的砂轮,并对平面磨床展开细致调试,全面检查各部件运行状态,保障设备稳定运行。
2.工件装夹:针对形状规则的工件,可借助电磁吸盘便捷装夹于工作台上;若工件形状特殊,需搭配专业夹具或多功能强电磁吸盘(用户自配),确保装夹稳固,杜绝加工过程中的位移与晃动。
3.粗磨作业:启动平面磨床,精准调校砂轮与工件位置,开启粗磨工序。粗磨时,可适度增大进给量,高效去除大部分加工余量,但务必严控磨削深度,谨防因磨削力过大致使工件变形。
4.精磨工序:粗磨完成后,换装细粒度砂轮,开启精磨流程。精磨阶段,需显著减小进给量与磨削深度,通过多次往复磨削,逐步逼近并达到设计要求的尺寸精度与表面粗糙度。
5.尺寸检测:加工全程,需频繁运用千分尺、卡尺等精密量具,实时检测台阶尺寸,确保加工精度符合设计标准。一旦发现尺寸偏差,即刻调整磨床参数,保障加工质量。
平面磨床加工台阶技巧

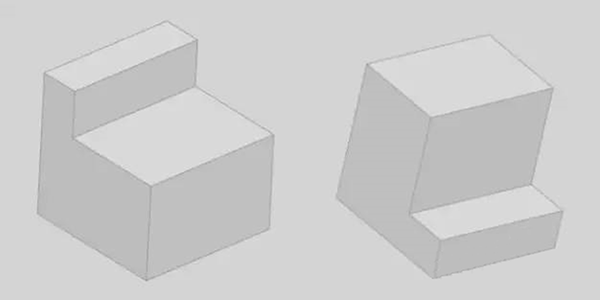

台阶可以从2个方向磨,选择从哪个面切台阶的依据是效率。如下图,同一个零件换了一个方向,磨削的效率就不同了。

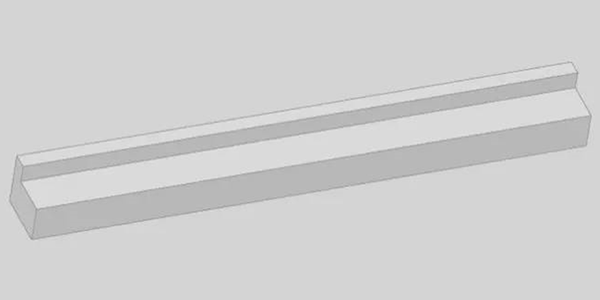

特别长的工件磨台阶

当工件磨削面积比较大,加工时发热量大,容易变形,所以需要注意开粗,需要选择切台阶的方向,精修的时候还要注意最好是不要侧面底部同时磨,用粗砂轮躺着磨一个面,再立起来磨另外一个面,尽量避免用砂轮侧面去磨削,最后换细砂轮清角。

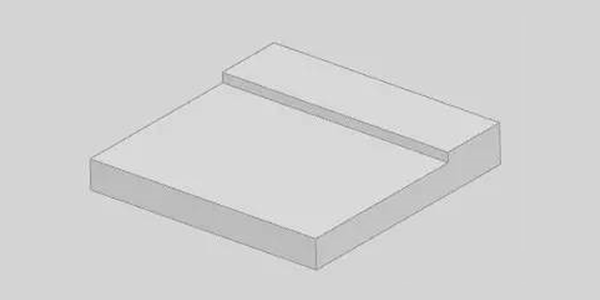

细小工件磨台阶

小工件经常遇到才0.1mm甚至0.05mm的台阶,磨这种台阶,对不精密的加工来说,可以任意加工,对精密零件来说,就必须清角,设计时一般会注明需要清角使R小于0.03mm,不管台阶多小,都要出来直位,哪怕只有几个丝,一般的材料选用120K清角3~5次就能达到,对于硬度特别高的材料就比较麻烦,比如DC53、SKH-9等材料,就需要换用更细的砂轮比如360K来清角,次数也相应的需要增加。

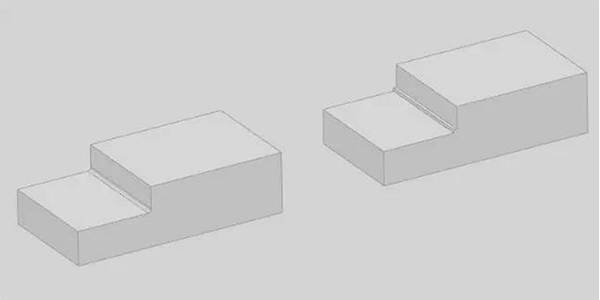

带R的台阶

这种情况也非常常见,需要注意的就是开粗的时候需要留出R的位置开出来一个台阶,精修的时候修好R直接修到位就可以了,如下图。

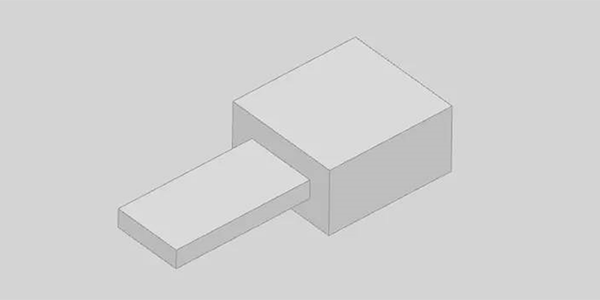

四面台阶

这种类型的工件就需要注意各个面留一定的工艺台,有些地方叫站脚,不然磨台阶精修的时候就没有支撑点,有变形的可能,工艺台不用留太多,0.7-2mm都可以,方便去掉工艺台的时候不会变形。

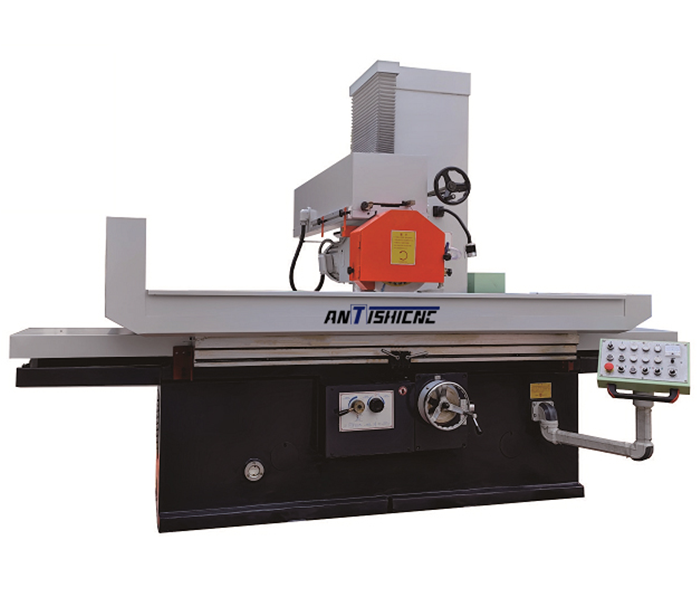

上海鞍提仕卧轴矩台平面磨床M7150x20W
平面磨床M7150x20W描述
M7150x20W主要依托砂轮周边,对钢、铸铁、有色金属等各类材料展开高效磨削加工。依据工件材料与形状差异,可灵活选用多种夹紧与定位方式。常规平面磨削,可借助电磁吸盘或直接固定于工作台;对于平面、直角面、任意角度面、圆柱端面及其他特殊形状,可在夹具或多功能强电磁吸盘(用户自配)上完成高精度磨削。
具备稳定的精度表现、出色的可靠性与卓越的精度保持性,结构设计科学合理,拥有充足的静、动、热刚度。采用前沿技术,确保各级系统具备优良的动态品质;所选用的系统执行器精度高、可靠性强、响应速度快。操作简便,维护轻松,外观设计美观大方。

平面磨床M7150x20W技术参数

规格 unit M7150x20W
工作台工作面尺寸(长×宽) mm 2000×500
磨削工件的最大尺寸(长×宽×高) mm 2000×500×600
纵向行程 mm 200~2100
外圆磨削主轴中心到工作台的距离 mm 200~800
纵向移动速度(液压无级变速) m/min 5~25
工作台最大承载能力(含电磁卡盘) kg 1500
磨头电机功率 KW 9
砂轮尺寸(外径×宽×内径) mm Φ400×50×Φ203
砂轮速度 r/min 1440
横向移动行程 mm 550
垂直行程 mm 600
工作面与基面的平行度 mm 0.005/300
表面粗糙度 μm Ra0.63
电气设备总容量 kVA 21
外形尺寸(长×宽×高) mm 5600×2173×2450
净重/毛重 Kg 6500/7000

M7150×20W 平面磨床,集先进技术、卓越性能与便捷操作为一体,是您提升加工效率与质量的不二之选。无论您是应对常规加工任务,还是挑战复杂工件的高精度磨削,它都能以出色表现为您排忧解难,助力您的企业在激烈的市场竞争中脱颖而出。

如果您需要一台高精度磨削的平面磨床,欢迎咨询上海鞍提仕。我们在平面磨床的制造和应用方面拥有丰富经验,能够为您提供专业的技术支持。
