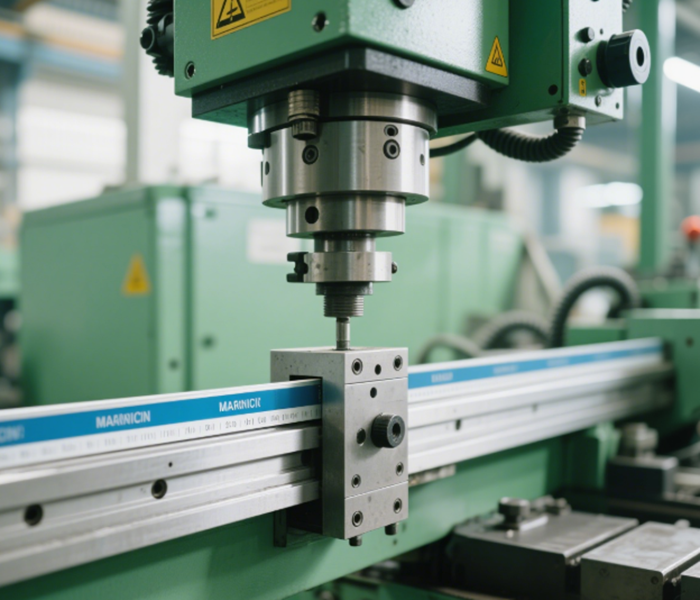

磁栅尺和光栅尺都是工业自动化领域中用于精确测量直线或角度位移的高精度传感器。它们虽然目标相似（提供位置反馈），但工作原理、材料、性能特性和适用场景存在显著差异。以下是对两者进行的全面分析：
核心区别：工作原理
| 特性 | 光栅尺 | 磁栅尺 |
| 核心原理 | 光学原理 + 莫尔条纹干涉 | 磁学原理 + 磁阻效应 |
| 核心结构-尺体 | ||
| 材质 | 玻璃 或 钢带 | 钢带 或 金属棒 |
| 决定因素 | 刻线密度 决定基本分辨率 | 磁极对密度 决定基本分辨率 |
| 核心结构-读数头 | ||
| 核心组件 | 1. 光源 2. 准直透镜 3. 指示光栅 4. 光电探测器 5.信号处理电路 |
1. 敏感元件 2.信号处理电路 |
关键性能特性对比
| 特性 | 光栅尺 | 磁栅尺 |
| 精度 | 非常高 (可达 ±1μm/m 甚至更高)。 | 高(典型 ±5μm/m 到 ±10μm/m，高端可达±3μm/m)。 |
| 分辨率 | 极高 (纳米级常见)。 | 高 (微米级常见)。 |
| 最大测量长度 | 理论很长(数十米)。玻璃尺易碎，长行程需拼接，影响精度；钢带光栅尺更长更耐用。 | 长(数十米至百米)。钢带基材柔韧易安装，长行程无缝连续，优势明显。 |
| 响应速度 | 非常高(可达10m/s甚至更高)。光学信号响应快。 | 高(可达数m/s，如5m/s)。通常能满足大部分高速应用需求。 |
| 抗污染能力 | 较低。灰尘、油污、切削液、冷凝水会遮挡光路，导致信号丢失或错误。需良好密封或洁净环境。 | 非常高。灰尘、油污、切削液、非导磁碎屑、冷凝水对其影响很小。特别适合恶劣工业环境。 |
| 抗振 | 中等。玻璃尺较脆，易因剧烈冲击碎裂。读数头与尺间隙小，大振动可能导致碰撞。 | 高。全金属结构（尺和读数头），坚固耐用，更能承受冲击、振动。读数头间隙通常更大，容差性好。 |
| 抗电磁干扰 | 高。光学信号不易受电磁场干扰。 | 中等。磁信号可能受强磁场干扰 |
| 温度影响 | 较低。尤其是采用低膨胀系数材料的光栅尺。玻璃和金属热膨胀系数差异需补偿。 | 较高。磁尺（钢带）热膨胀系数较大，温度变化直接影响测量精度，需要有效的温度补偿技术。 |
| 安装要求 | 较高。读数头与光栅尺间隙极小且要求严格平行，安装调试需精细。长尺需要精密支撑。 | 较低。读数头与磁尺间隙较大（毫米级），安装公差要求宽松，更易安装调试。磁带柔性好，安装简便。 |
| 耐用性 | 中等。玻璃尺易碎，刻线可能磨损。钢带光栅尺更坚固。读数头可能因污染失效。 | 高。全金属结构，耐磨损、耐腐蚀（尤其不锈钢磁带）。无物理刻线磨损问题。使用寿命通常更长。 |
| 成本 | 较高。 | 较低。 |
| 典型应用环境 | 实验室、计量室、精密机床（CNC加工中心、磨床）、半导体设备、洁净环境。 | CNC机床（车床、铣床、加工中心）、自动化生产线、液压缸、恶劣工况（油污、粉尘、震动）。 |
总结与选型建议
| 选择条件 | 光栅尺 | 磁栅尺 |
| 精度要求 | 纳米级（最高精度） | 微米级（高精度但非极致） |
| 分辨率要求 | 极高分辨率（纳米级） | 高分辨率（微米级，可支持0.1μm） |
| 洁净度 | 洁净、干燥、无油污环境 | 恶劣环境（油污、水汽、粉尘） |
| 抗振动/冲击 | 中等（玻璃尺易碎） | 高（全金属抗冲击） |
| 抗电磁干扰 | 极高（光学信号抗干扰） | 中等（需规避强磁场） |
| 安装复杂度 | 高（需精密调校间隙） | 低（容差性高，毫米级间隙） |
| 预算要求 | 较高（尤其高精度/长行程） | 高性价比（成本优势显著） |
| 温度稳定性 | 低（低膨胀材料可选） | 需温度补偿（钢带热膨胀系数大） |
| 超长行程 | 有限（玻璃尺需拼接） | 无缝连续（数十米至百米） |
| 典型应用场景 | 坐标测量机、实验室仪器、光刻机
高端数控机床（磨床、加工中心） 半导体设备、洁净环境 |
工程机械、液压系统
普通CNC机床（车床、铣床）、重型机床 自动化生产线、材料处理设备、轧钢设备 |
最终选择应基于具体的应用需求、性能要求、预算限制和实际安装环境进行综合权衡。在恶劣工业现场，磁栅尺的坚固性、抗污染能力和性价比往往是决定性优势；而在追求极致精度和洁净环境的场合，光栅尺仍是首选。
