H3高精密段差磨床的实际应用

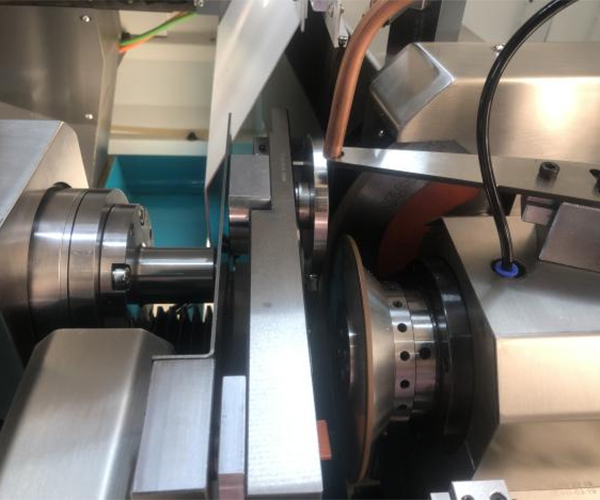

H3高精密段差磨床,是一款本体及构件采用高级铸铁FC-30铸成,经人工正常化热处理,再经过自然时效处理。构件加工采用YASDA,MITSUI SEIKI,TOSHIBA ,ELB等世界一流设备一次装夹加工,精密尺寸可达微米级,确保设备基础构件高精度的磨床。其设计理念和瑞士的一款5轴高精密数控外圆磨床一致,可采用切入或多层剥离的磨削方式,并集成了一套3轴机械手自动上下料系统。机床磨削直径范围为0.5-20mm. H3段差磨床是应用于刀具毛坯准备工序以及加工冲头、复杂形状模具和大长径比工件的理想机型。

H3段差磨床,采用高精密切入或者多层剥离的磨削方式来加工各种零件,比如刀具毛坯、镗刀毛坯,螺纹零件、平面零件以及非圆冲头等。

近日,上海鞍提仕收到了一家俄罗斯专业做各种刀具的公司的询价,客户主要做一些冲头,刀具,镗刀,螺纹零件,异形冲头等。客户主要工件直径范围是1-20mm,想要提高加工效率。客户联系上我们后,我们了解到,客户工厂有好几台5轴数控工具磨床,想在原来5轴数控工具磨床的基础上,引入一台H3段差磨床,用来做各种刀具毛坯准备工序,我们告诉客户,一台H3段差磨床加工的工件,可以同时满足4台5轴数控工具磨床毛坯件用料需求,能大大提高加工效率。

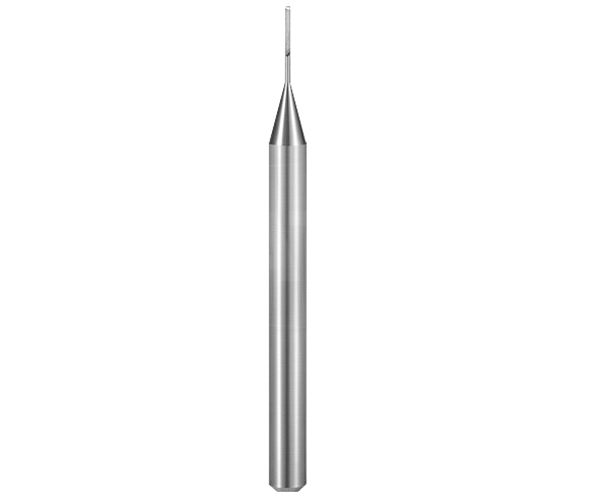

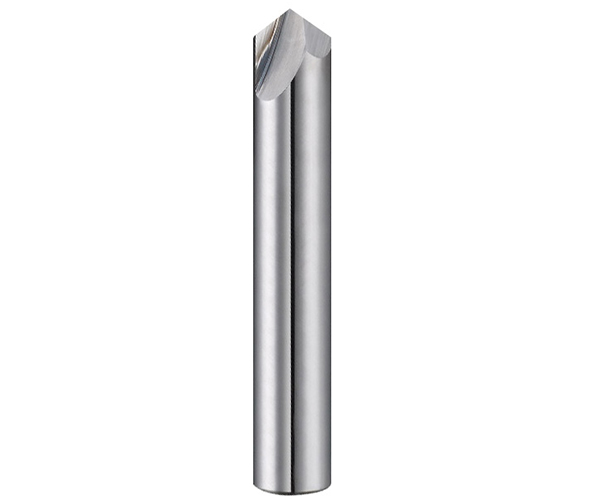

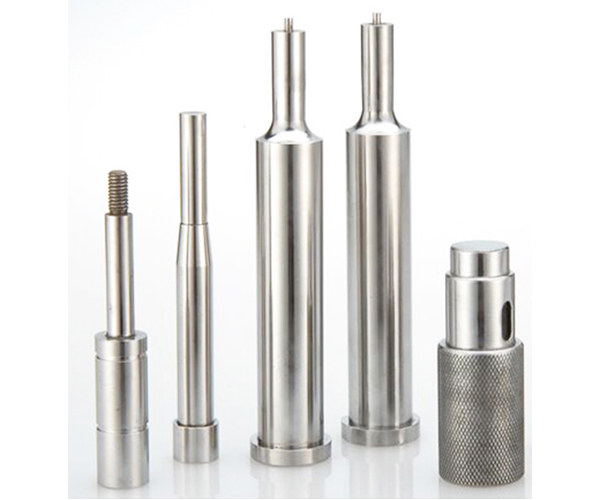

客户部分加工产品

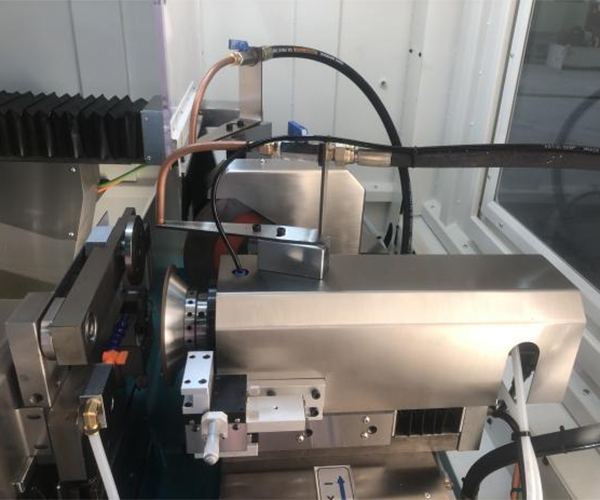

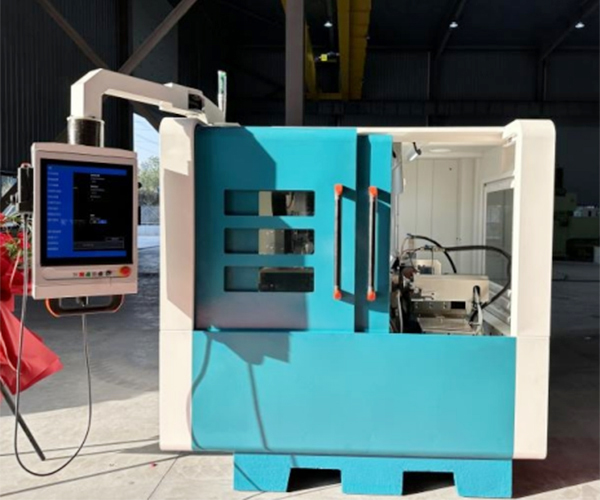

鞍提仕H3 7轴数控段差工具磨床(冲头,镗刀,等前道加工工序)

H3高精密段差磨床,又可称之为高精密数控外圆磨床,非常适合各种刀具客户加工前道工序,可以极大提高生产效率,以下是H3的技术参数:

项目 单位 机型: H3
装夹工件直径范围 mm 0.5-20
磨削工件直径范围 mm 0.05-20
装夹/磨削工件最大长度 mm 300/200
控制系统(CNC-4轴) ANCA-X/Y/Z/Z′
送收料站系统(CNC-3轴) ANCA-U/V/W
粗磨 砂轮尺寸(直径×宽度×孔径) mm 250×20×31.75
砂轮转速(电主轴) rpm 0~9000
砂轮最大线速度 m/s 90
砂轮主轴功率 KW 18.5/22/30
精磨 砂轮尺寸(直径×宽度×孔径) mm 150×20×31.75
砂轮转速(电主轴) rpm 0~12000
砂轮最大线速度 m/s 90
砂轮主轴功率 KW 3.5/8.5
X/Y/Z/Z′轴最小进给量 mm 0.001
X轴行程(粗磨砂轮轴) mm 73
Y轴行程(精磨砂轮轴) mm 40
Z轴行程(工作头) mm 374
Z′轴行程(第四轴) mm 52
X/Y/Z/ Z′轴伺服马达 KW 2.0
工作头主轴台马达 KW 1.0
工作头主轴转速 rpm 0-3000
高压油泵 KW 0.25
工作头主轴旋转方式 固定
保障长度定位方式 前定位
机械手U/V/W轴伺服马达 KW 1.0
研削夜箱 mm 300*300*1000
毛重(大约) Kg 5000
外形尺寸(长×宽×高) mm 2390*2752*2050

如果您公司也有同样的加工需求,欢迎与我们联系。您可以提供加工图纸,我们有非常专业的工程师会全面评估图纸,根据加工材质,工件尺寸,加工要求,推荐您合适的机器。不管您是需求前道工序的H3段差磨床,还是需要后道工序的5轴数控工具磨床,我们都能满足您的需求。

标签:高精密数控外圆磨床高精密数控段差磨床,冲头工具磨床,多台阶磨床,高长径比工具磨床,5轴数控工具磨床
