数控车床的刀塔分类与工作原理介绍？

刀塔数控车床又称为CNC车床，是一种高精度、效率高的自动化数控机床。数控机床是集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品。

1.车床刀塔的分类

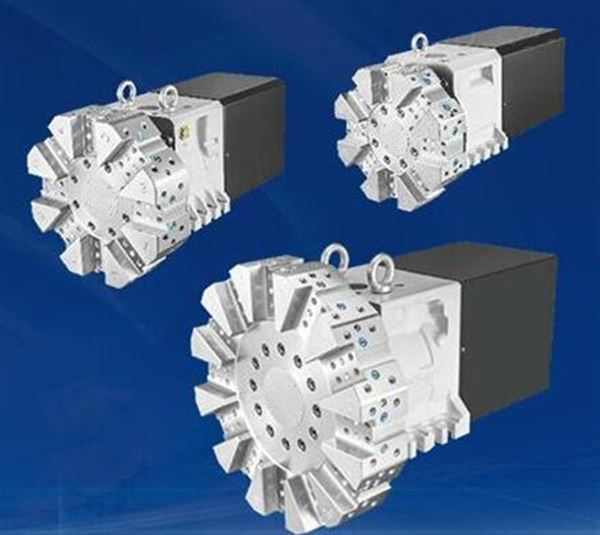

刀塔分为直插式刀塔和VDI式刀塔；今天我们重点比较一下两者的结构和性能。

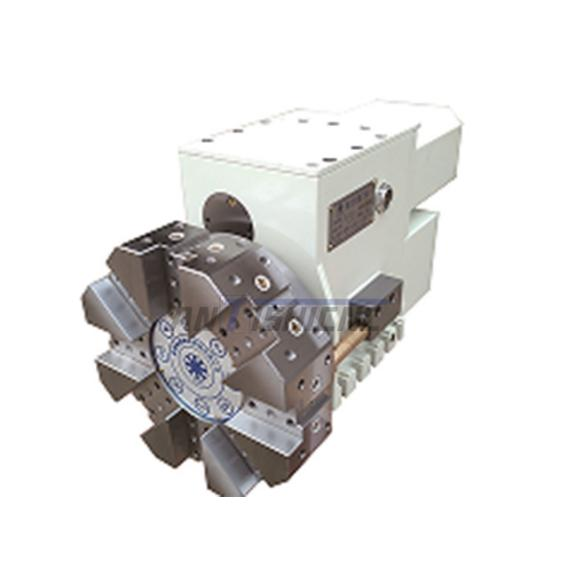

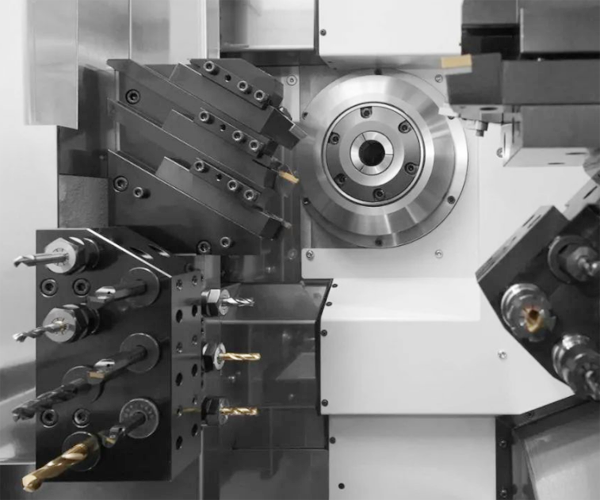

直插式刀塔是将刀具直接装在刀架上，由于直插式刀塔中间转接件少，因此刀具装夹后刚性很好，但换刀费时。选择刀具时，要依据刀塔插刀槽的宽度确定刀具形式和尺寸。安装镗孔和钻孔刀具时，需转接刀座。刀座是自镗孔制成，不具有互换性，安装时要注意必须对机床、对刀号配装。镗刀和钻头的尺寸要参考转接刀座的形式和尺寸，必要时可增加过渡套。

VDI式刀塔

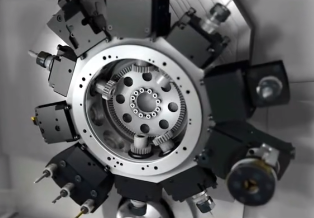

VDI式刀塔又称为卧式动力刀塔。VDI是指装刀方式，它不能直接装刀，而需采用各种形式的VDI转接刀座。由于这些刀座装在刀塔面上，因此悬臂较长，刚性不如直插式。VDI刀塔和刀座的接口主要依据刀塔端面上的装刀孔径来定，如装刀孔径为40mm，则VDI刀座选择VDI40接口。另外，在选择刀座时要注意，VDI刀座分为左右刀座、正反刀座等。这要根据机床刀塔的方位和加工工艺来确定。刀塔后置式机床选用右刀座；反之，为左刀座。正反刀座等。这要根据机床刀塔的方位和加工工艺来确定。刀塔后置式机床选用右刀座；反之，为左刀座。正反刀座的选择必须同时考虑两个因素，即机床刀塔的前后置和主轴的正反转，必须正确选择才能正常使用。

2.刀塔机床的工作原理

刀塔采用单动刀塔，功能比较丰富，可实现铣削功能。

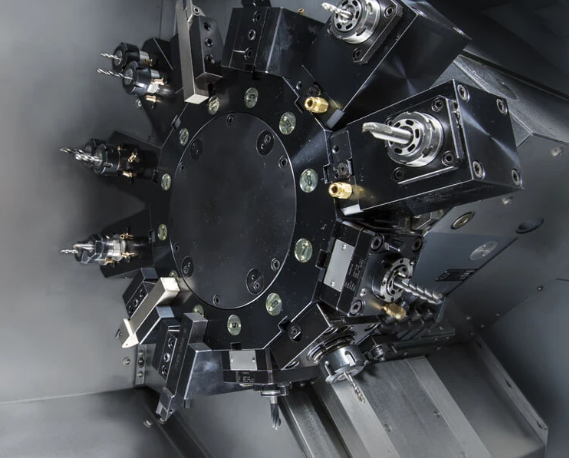

工作时将需要的刀具随刀盘转动到 1号刀位置，刀具在 1 号刀位置实现对工件的加工，在应用动力刀具时，动力刀具只有在 1 号刀位置加工时才会转动，而其他位置的动力刀具均不会转动，因此噪音、耗能均较小，效率较高，精度较高。

线轨部分包括Z向线轨、Z向滑块、X向床鞍、X向线轨、X向滑块，Z向线轨有两根，两根Z向线轨相互平行并固定设置于底座部分上，Z向滑块为至少一对，成对的Z向滑块分别设置于两根Z向线轨上， 并能沿着Z向线轨来回滑动；X向床鞍固定设置于至少一对Z向滑块上，X向床鞍能随着 Z 向滑块沿Z向线轨来回滑动，X向线轨有两根，两根X向线轨相互平行并固定设置于X向床鞍上，X向滑块为至少一对，成对的X向滑块分别设置于两根X向线轨上，并能沿着X向线轨来回滑动。

刀座部分包括主滑板、单动刀塔，主滑板固定设置于至少一对X向 滑块上，主滑板能随着X向滑块沿着X向线轨来回滑动，单动刀塔上设有可转动的刀盘，刀盘的可转动的刀盘的刀槽面上设有若干刀具。

3.刀塔机的优势

①刀塔在机床上移动的同时可锁紧或脱离。

②刀塔内的超载保护装置可减少撞车时对刀塔的损坏。

③电主轴转速可达 5000 rpm。

④只有在加工位置上的刀具才具铣削功能。

⑤适合在生产在线大量生产使用。

⑥换刀时，刀盘不会有抬起动作。

上海鞍提仕机械设备有限公司提供各种刀塔数控车床、全自动车床、可以支持定制化服务，如有需要可以咨询我公司技术人员。
