卧式加工中心设备与其加工产品介绍

卧式加工中心指主轴为水平状态的加工中心,通常都带有自动分度的回转工作台,它一般具有3~5个运动坐标。常见的是三个直线运动坐标加一个回转运动坐标,工件在一次装卡后,完成除安装面和顶面以外的其余四个表面的加工,它最适合加上箱体类零件。

与立式加工中心相比,立式加工中心是指主轴为垂直状态的加工中心,其结构形式多为固定立柱,工作台为长方形,无分度回转功能,适合加工盘、套、板类零件。立式加工中心一般具有三个直线运动坐标轴,并可在工作台上安装一个沿水平轴旋转的回转台,用以加工螺旋线类零件;

卧式加工中心具有高精度,刚性强,速度快,扭矩大等特点。卧式机床适合高精度复杂箱体,壳体类零件高效加工。同样适用于桥壳、差速器壳体、泵体及阀体类型的零件加工。卧式加工中心和立式加工中心做比较的话,卧式加工中心加工时排屑容易,对加工有利,但结构复杂.价格较高。

工作台不同:卧式加工中心的工作台,只设计成X或Y向运动,工作台形式一般是点阵螺孔台面的旋转式工作台,相对较容易选装交换式双工作台。立式加工中心工作台是十字滑台结构的T型槽工作台,有两套运动机构负责相互垂直方向的移动,X向进给的工作台覆盖在负责Y向进给的导轨之上;

卧式加工中心的直线轴定位精度和重复定位精度。工作台角度、定位精度和重复定位精度。两轴联动插补铣圆精度和调头镗孔精度。应用数控补偿技术来提高卧式加工中心的加工精度。



下面常见的几种产品均是采用卧式加工中心加工的

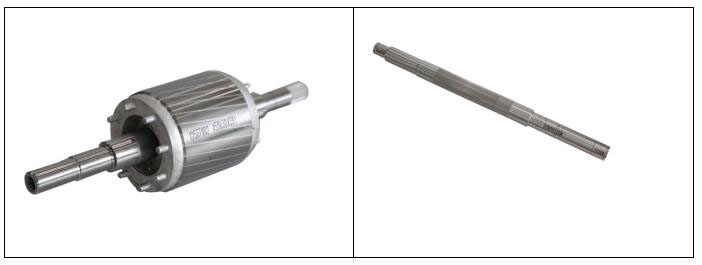

例如:电机转子(轴加工):也是电机中的旋转部件。电机由转子和定子两部分组成,它是用来实现电能与机械能和机械能与电能的转换装置。电机转子分为电动机转子和发电机转子,他是重要的汽车零部件;



商用车底盘悬架

此为商用车空气悬挂中的支撑部分,由卧式加工中心加工而成,终端客户有北奔,福田,日野等顶级商用车制造厂家。工件在加工中心上经一次装夹后,数字控制系统能控制机床按不同加工工序,自动选择及更换刀具,自动改变机床主轴转速、进给速度和刀具相对工件的运动轨迹及其它辅助功能,依次完成工件多个面上多工序的加工。并且有多种换刀或选刀功能,从而使生产效率大大提高。

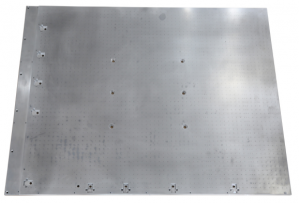

曝光机吸盘是加工半导体芯片的重要组成部分,产品对平面度要求较高,没有精密机械加工无法满足装配的要求。客户在使用卧式加工中心时,不能随意更改机床出厂参数设置,因为这些出厂参数设置直接关系卧式加工中心各个部件的动态特征,只有间隙补偿参数值可以根据实际情况来设置。

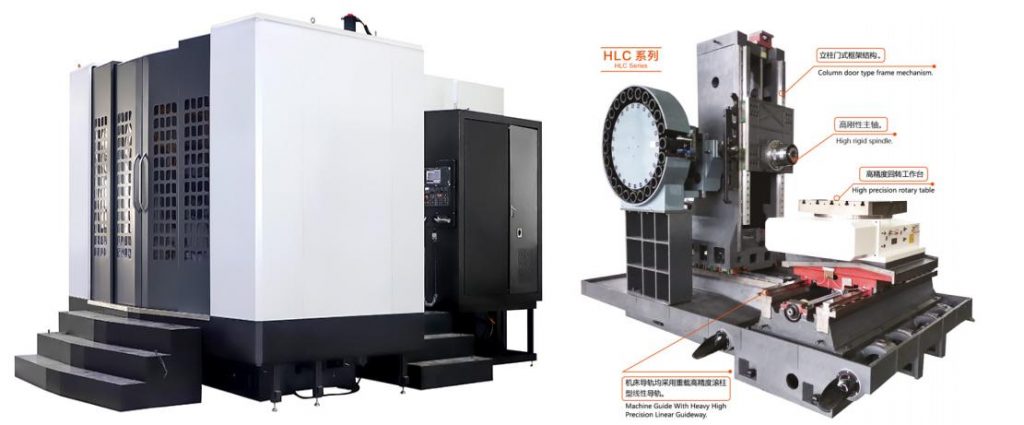

上海鞍提仕机械设备有限公司生产的HMC/HLC 系列卧式加工中心采用四轴三联动,采用倒T型结构,一体式底座,前床身与底座一体式结构,各直线坐标导轨均为重载高精度滚柱型线轨,主轴系统变形小,加工精度高。工作台可自动回转,配备自动换刀结构,广泛应用于工程机械、石油化工、煤机配件、高压变电站等领域的加工需求。另外,APC系列更是配备高精度回转双交换工作台,高刚性滚柱线性导轨,导轨跨距大,机床整体刚性好,承载能力强; 适合对箱体、机床底座、立柱等多面体零件的加工,可实现一次装夹完成铣面、镗孔、攻丝等多工序的粗、精加工,保证了零件的精度要求。双工作台可以大大节省工件的装夹时间,提高机床使用效率。

详情请参考产品详情或者联系本公司销售人员

HLC Series Horizontal Machining Center
