如何使用电火花多轴穿孔机加工飞机发动机叶片安装框？

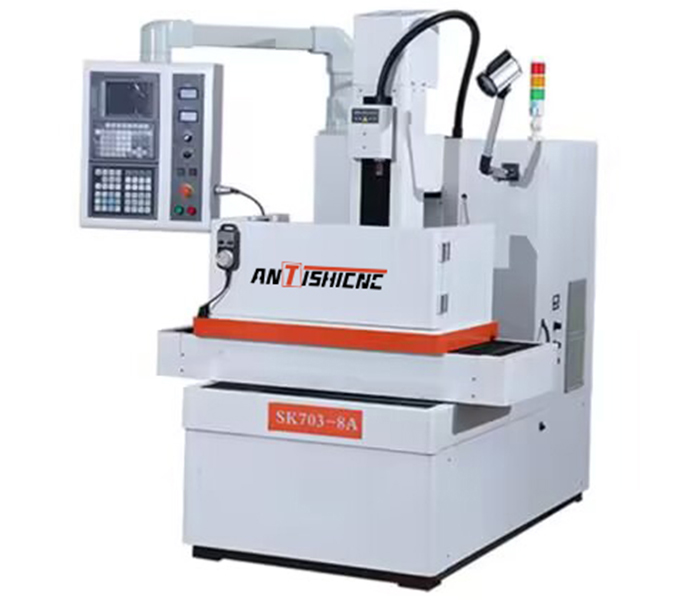

本月上海鞍提仕公司有一个马来西亚客户定制了一台EDM多轴穿孔机用来加工飞机发动机叶片安装框，如上图所示，该飞机发动机叶片安装框的尺寸长约610MM,宽约120mm，厚度为65mm，需要加工图纸中0.2-3mm的小孔，经过上海鞍提仕工程师技术研究和探讨，最后为客户定制SK703-8A EDM多轴穿孔机,该设备的主轴头设计可摆动角度±110°，并且在一次装夹定位下，可将不同空间角度和位置的孔全部加工完毕，该设备已经实现6轴联动.以下是改设备定制行程主要参数：

为完成指定工件不同位置的小孔自动加工，该机床共有8个运动轴。主机采用C型结构,床身采用优质铸件制造高强度机体结构采用树脂砂工艺整体浇铸。工作台配置X、Y、轴完成工件各孔位置的换位，立柱上配置了Z轴、B轴主轴头,完成工件孔在垂直面内不同角度位置的调整。主轴头上还配置了W、S、R轴，分别用来完成加工中电极的伺服进给；导向器与工件之间位置的调整；加工中电极的旋转高压导液、旋转馈电及电极的夹持。

多轴数控钻孔机钻孔夹具	钻孔部件

机床配置水电导率自动控制工作液系统，自动对水的电导率进行检测并进行处理,也提高机床的运动位置精度及可靠性。

如需了解更多定制方案，请联系上海鞍提仕机械设备有限公司，我们提供客户及时的技术支持、培训和备件供应！
