如何加工硬质合金铣刀

硬质合金铣刀通常是由钨钴合金、碳化钨等金属材料制成的切削工具,它具有高硬度、高强度、耐磨、抗高温等特点。硬质合金铣刀有着广泛的应用。

1.航空领域:硬质合金铣刀可以用于飞机、航天器和发动机等航空零部件的加工中,如减速器、轴承、压缩机叶轮和变速器齿轮等等。

2.汽车领域:硬质合金铣刀可以用于汽车发动机、底盘、变速器和离合器等零部件的加工,如散热器和缸盖等等。

3.通用机械:在通用机械加工中,可以加工轴孔、平面、外圆等,硬质合金铣刀的切削效果非常突出。

4.模具加工:硬质合金铣刀还可以用于铸造和塑料模具的制造,比如各种塑料零件、电视、电脑和手机等电子产品外壳等等。

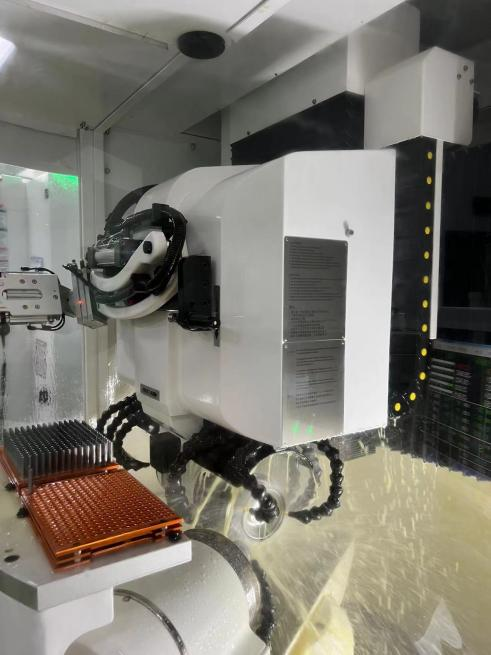

最近,我们上海鞍提仕收到了巴西一家专业做刀具的公司的询价,客户主要做 一些1-12mm的标准硬质合金铣刀,以及一些非标准的铣刀。客户网上联系到我们,在详细了解客户的加工需求,以及图纸后,我们推荐了C818 Mini  5轴5联动数控工具磨床,该磨床是根据德国五轴数控工具磨床的理念及设计人员实际操的经验,并在刀具生产现场交流而设计。在实用、经济、操作、维修、稳定、高效上得到体现。

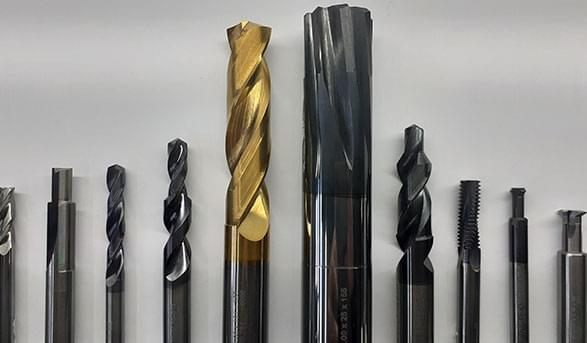

客户公司所生产的产品

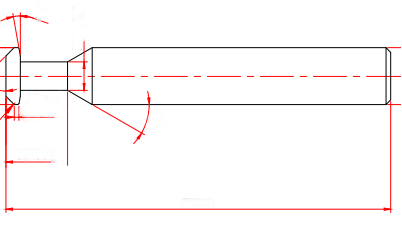

客户部分图纸

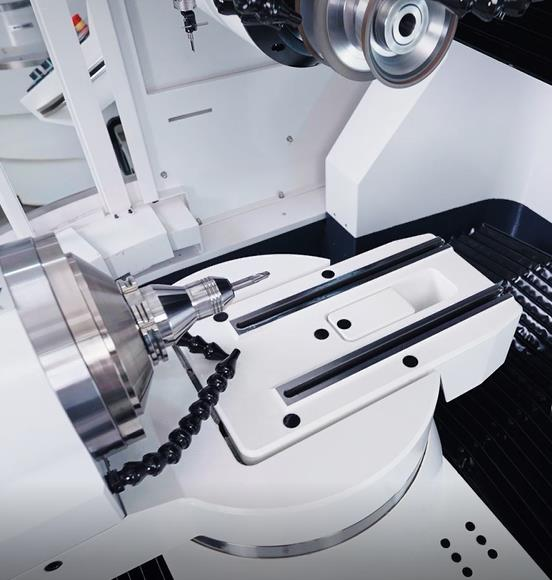

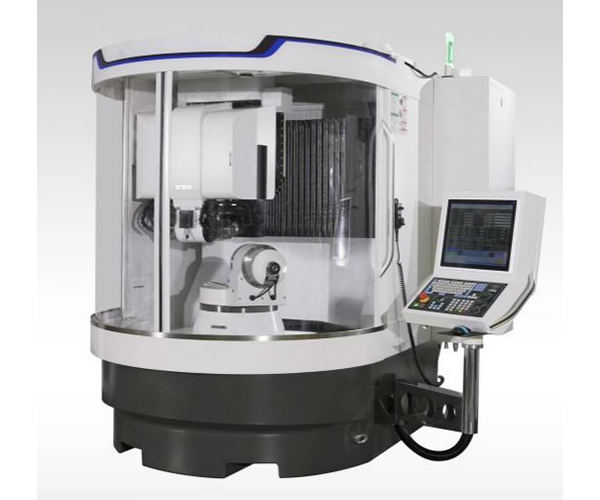

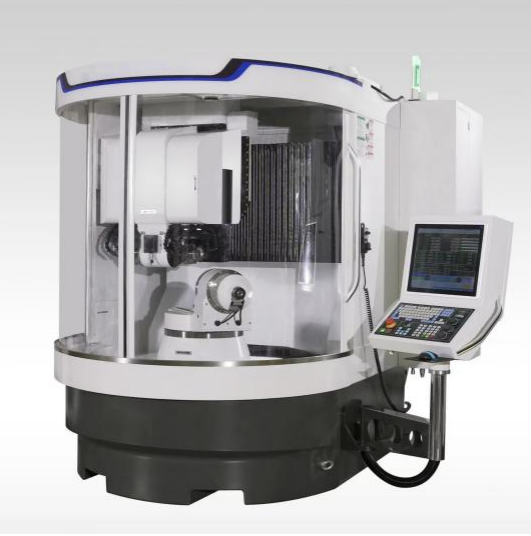

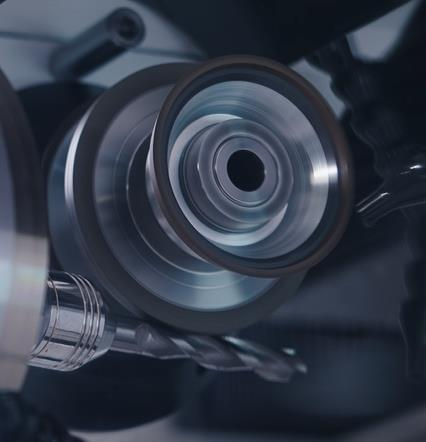

鞍提仕C818系列五轴数控工具磨床(铣刀钻头槽刀等)


C818系列工具磨床,可夹持范围为3~32mm, 可加工工具范围为1~32mm, 同时可以选配自动化机械手,高效完美的满足客户的加工需求。以下是根据客户要求,我们推荐的C818 Mini Power的技术参数:

型号 C818 Mini Power
X 轴 数控 5 轴联动直线轴,台湾新代伺服电机驱动,功率 3.1KW(绝对值)
行程: 600mm; 数控系统分辩率 0.0001mm,编程和手轮进给最小分辩率  0.001mm,THK 丝杆 BIF32-C3,导轨 SRG35-P 重复定位精度: 0.003mm
Y 轴 数控 5 轴联动直线轴,台湾新代伺服电机驱动,功率 3.1KW(绝对值) 行程: 330mm; 数控系统分辩率 0.0001mm,编程和手轮进给最小分辩率  0.001mm,THK 丝杆 BIF32-C3,导轨 SRG-P 重复定位精度: 0.003mm
Z 轴 数控 5 轴联动直线轴,台湾新代伺服电机驱动,功率 3.1KW(绝对值) 行程: 270mm; 数控系统分辩率 0.0001mm,编程和手轮进给最小分辩率  0.001mm,THK 丝杆 BIF32-C3,导轨 SRG35-P 重复定位精度: 0.003mm
A 轴 数控 5 轴联动工件旋转轴,DD 伺服直接驱动,功率 0.879KW 额定    TR=28Nm(7.5A) 、 最大 TM=56Nm(16.5A)、 分度精度: ±2 角秒(0.0005 度) ,额定转数: 300rpm、最高转数: 400rpm、数控系统分辩率: 0.0001 mm,编程和手轮进给最小分辩率 0.001 度,无限旋转、 分度头本体: 径 向跳动: 0.001-0.005mm 端面跳动: 0.001-0.005mm 旋转编码器: 英国 雷尼绍
B 轴 数控 5 轴联动托板旋转轴,DD 伺服直接驱动,功率 0.942KW (7.5A) 额 定 TR=120Nm(6.8A)、最大 TM=380Nm(27A)、分度精度: ±2 角秒( 0.0005 度) 、额定转数: 50rpm、最高转数: 100rpm、 数控系统分辩率: 0.0001mm,编程和手轮进给最小分辩率 0.001 度,圆周旋转到 360 度,-180 度+ 180 度 旋转定位精度: 4arc-sec 旋转编码器: 英国雷尼绍
快速移动 X.Y.Z 7.5 m/min
夹持最小工件直径 3mm
夹持最大工件直径 20mm (选用雄克 SK50-20 可夹持最大直径: 20mm)
夹持最大工件长度 200mm
主磨削最小工件直径 1mm
主磨削最大工件直径 12mm
主磨削最大刃口长度 大于 100MM
主磨削最大工件重量 5kg
刀柄形式 肖柏林 W25 或雄克 BT50 SK50-20/15 (客户自选)
直线分辨率 0.001mm
直线重复定位精度 0.003mm
旋转分辨率 0.001mm
旋转重复定位精度 0.001 度
主轴功率 12kw永磁恒扭矩电主轴
砂轮杆形式 HSK50F-31.75mm 或 20mm
砂轮直径 75~150mm
砂轮主轴转速 1000~8000rpm 无级可调: 驱动器
机床重量 约 4000kg
总功率 ≤22.5kw

如果您公司也有同样的加工需求,欢迎与我们联系。您可以提供加工图纸,我们有非常专业的工程师会全面评估图纸,根据加工材质,工件尺寸,加工要求,推荐您合适的机器。
