如何用钻床进行法兰盘的钻孔加工

法兰盘的定义

法兰盘简称法兰,是一种盘状零件,通常用于管道、设备等的连接。它通常由铸铁、铸钢、不锈钢等材料制成,在管道系统中,法兰主要用于连接两段管道,使管道之间能够实现可拆卸的连接,便于安装、维修和更换管道部件;在设备上,如泵、阀门等,法兰用于将这些设备与管道连接起来,实现流体的输送和控制。

法兰盘周边一圈的螺栓孔,有什么作用呢?

连接紧固
连接紧固借助螺栓、螺母将两个法兰盘紧密相连,实现管道与管道、管道与设备的可靠连接,保障系统稳定,使其在压力、振动等工况下也不分离。
保证密封
螺栓均匀拧紧,使密封垫片受压均匀,填充法兰面间隙,达到良好的密封效果,防止流体泄漏。
便于操作
安装时能快速定位对准,维修更换时拧下螺栓即可拆分,操作简便,可提高工作效率,降低维护成本。
定位校准
为连接部件提供定位基准,确保法兰盘相对位置准确,保证管道或设备轴线重合,使流体顺畅流动,避免出现阻力增大、设备振动等问题。

案例分析–FHD350-2高速数控法兰专用钻床

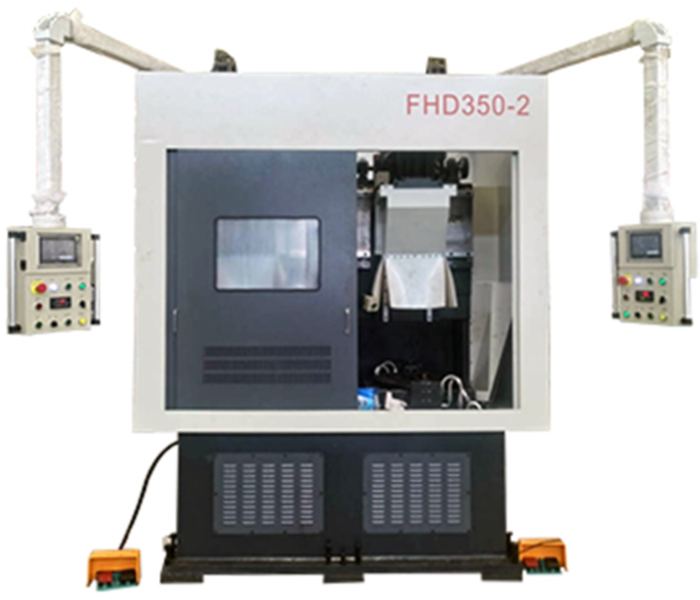

近日,我们接到了一名来自南非的法兰生产商的询盘,向我们咨询是否可以为他们提供一个解决方案,帮助他们解决厚度30mm、直径300mm的不锈钢法兰盘的高速钻孔问题,从而实现高精度的大批量生产,经过我们的推荐,给他选择了一款FHD350-2高速数控法兰专用钻床,可以完美地匹配他的需求。

FHD350-2高速数控法兰专用钻床采用 SIEMENS PLC 系统,并配备相应的松下伺服电机和伺服驱动器。兼容性好,功能强大,操作简便。可实现自动化、高精度、多品种、大批量生产。

参数 FHD350-2
最大有效加工范围 Ø350mm
最大厚度 100mm
动力主轴
数量 2
主轴锥度 BT40
最大钻孔直径 Ø30mm
主轴转速 30—3000r/min
主轴电机功率 7.5kW
主轴行程 300mm

使用PLC钻床进行法兰盘的钻孔加工,主要步骤如下:

前期准备

1.明确法兰盘材质、厚度等参数,确定钻削速度、进给量等工艺参数。

2.设计安装工装夹具,保证精度和稳定性。

3.依据加工要求选合适钻头并安装。

4.编写PLC控制程序,含主轴转速、进给、定位及动作逻辑控制。

加工过程

1.将法兰盘坯料装夹在夹具上固定好。

2.启动钻床,PLC控制钻头移至原点定位。

3.钻床按预设参数和路径自动加工,完成一个孔后移至下一个孔位,直至全部完成,过程中通过传感器等实时监控状态。

加工后处理

1.加工完取下法兰盘,用量具检测螺栓孔各项指标。

2.清理钻床切屑杂物,对钻床运动部件润滑保养,检查刀具和PLC控制系统。

我公司的工程师将与您一起,为您匹配最合适的解决方案。

关键词:钻床,数控钻床,法兰加工专用数控钻床

(文章来源于网络,如不允许转载,请联系我司删除。)
