数控立车如何加工圆柱型工件?

数控立式车床是一种高效、高精度的金属切削设备,主要用于旋转类零件的加工(如盘类、环类、短轴类零件)。

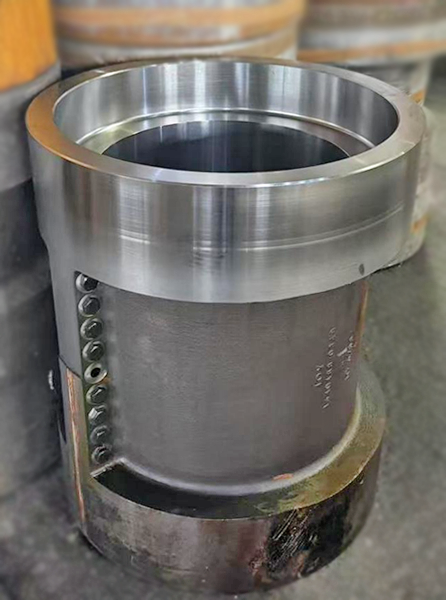

最近,一位南非客户寻找一台数控立车,来加工他们圆柱型工件,要求最大车削直径1600mm,最大车削高度1200mm,并且提供了他们产品图片,如下图:

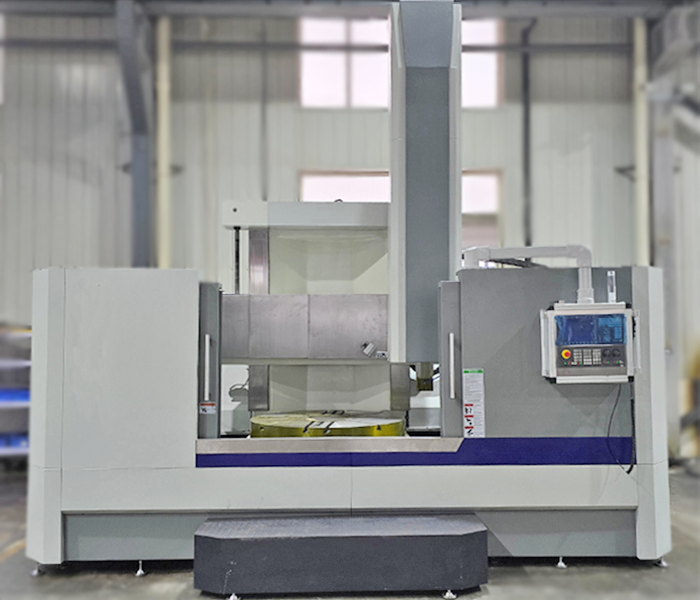

在确认了具体产量以及配置要求之后,上海鞍提仕成功推荐CH5116 单柱数控立车,最大车削直径1600mm,最大车削高度1250mm,最大工作台承重8吨,发那科数控系统,具体配置如下:

参数Specifications Unit单位 CH5116
工作台直径Workbench diameter mm 1250
最大车削直径Max.turning diameter mm 1600
最大工件高度Max workpiece height mm 1250
最大工件重量Max.workpiece weight T 8
最大工作台扭矩Max.torque of workbench KN·m 14
刀库数量Tool magazine capacity Pcs 12
横梁升降电机Beam lifting motor power kw 7.5
横梁分级定位节距/级数Beam classification positioning pitch/series mm 125/8  (9 positioning)
主电机功率(AC)Main motor power (AC) kw 37
机床重量(约)Machine weight (approximately) t 20

以下是鞍提仕工程师对数控立车加工圆柱形工件(如轴类、盘类零件)做的标准化加工流程,结合工艺逻辑与操作要点进行拆解:

1:加工前准备

1)图纸分析

确认尺寸(直径、长度、公差)、表面粗糙度(如 Ra0.8μm)、形位公差(同轴度、垂直度)。

确认材料类型(如 45 钢、铝合金)及热处理状态(调质、淬火)

2)工艺规划

加工顺序→装夹方案→刀具选择

3)设备检查

导轨润滑、主轴间隙、刀塔定位精度(手动试转刀塔)。

冷却液系统(流量、浓度,防锈液适用于钢件,煤油适用于铝合金):

2:工件装夹与对刀

装夹工件:三爪卡盘夹持工件外圆(夹持长度≥1/3 直径),手动预紧后低速空转校准跳动(≤0.05mm)。

长轴类零件:一端卡盘夹持,另一端尾座顶尖支撑(调整顶尖压力,避免工件弯曲)。

对刀操作(以 FANUC 系统为例)

3:编程与参数设置
4:加工实施:
1)首件试切:空运行程序(DRY RUN)检查路径,单段执行(SBK)确认每一步动作。首件加工后测量关键尺寸(千分尺测外径,百分表测同轴度),调整刀补(如 X 轴补偿 – 0.05mm)
2)自动加工
开启冷却液(避免热变形),关闭防护门。
监控状态:主轴负载(不超过 80% 额定功率)、切屑形态(钢件 C 形屑,铝件带状屑)。
中途换刀:使用自动换刀(如刀塔转位),检查刀具磨损(刀尖崩刃时及时更换)。
5:加工后处理

1)工件检测

2)设备维护

清理切屑(压缩空气吹扫,禁止用手接触),导轨涂油防锈。

记录刀具寿命(如硬质合金刀加工 50 件后更换),更新加工日志。

关键词:数控立车,数控立车加工,车床加工

(文章来源于网络,如不允许转载,请联系我司删除。)
