数控雕铣机如何加工纪念徽章?

近日,上海鞍提仕公司一个危地马拉的终端客户需要采购一台雕铣机加工纪念徽章。雕铣机(Engraving and Milling Machine)是一种结合雕刻与铣削功能的数控(CNC)机床,主要用于高精度、小切深加工,适用于金属、非金属材料的精细雕刻和轻型铣削。雕铣机有着高精度,高转速主轴,轻型切削和多功能型等特点.

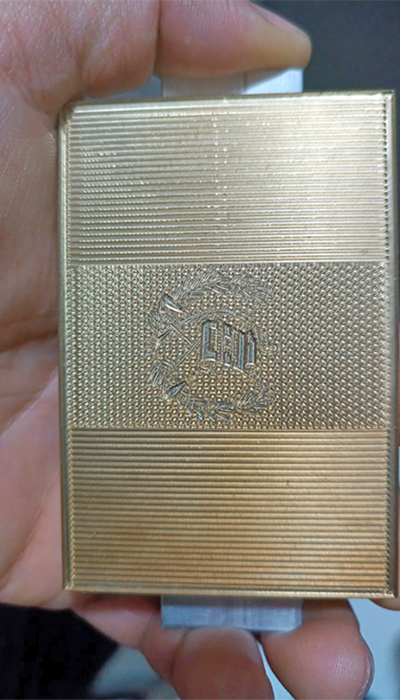

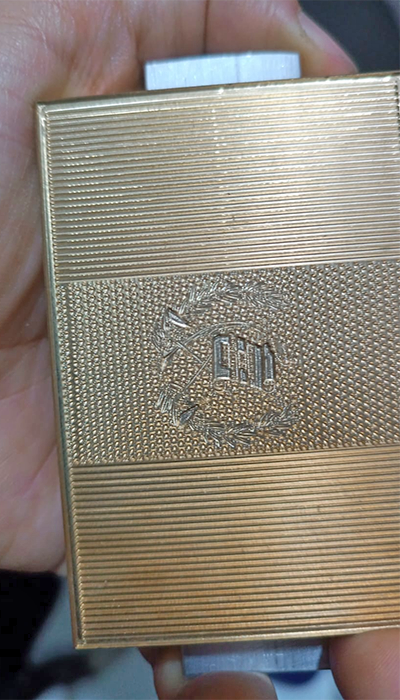

客户工件尺寸:5inch *5inch,3D加工的厚度在0.3mm, 主要材质为青铜,材料的整个边缘都需要模切。客户提供了需要加工的工件照片,如图所示:

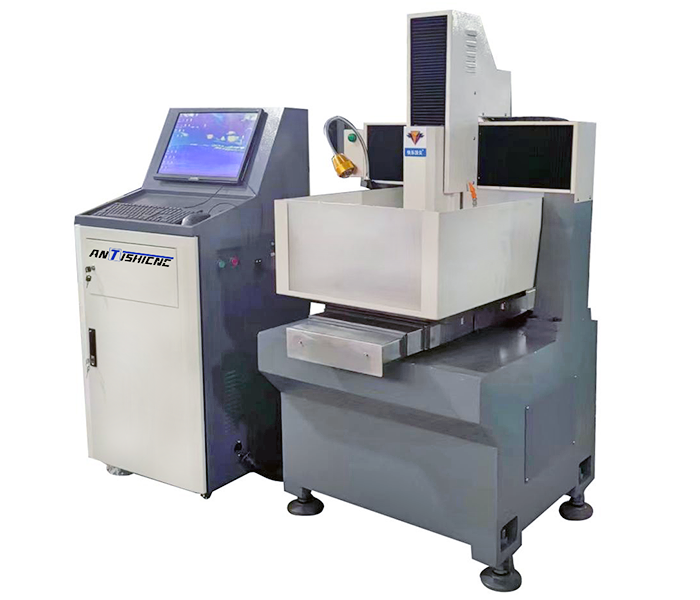

按照客户需要,鞍提仕工程师成功为客户匹配了一台数控雕铣机:JD-4040。最大工作台尺寸为400*400mm。最大承重在200kg。

以下是JD-4040 数控雕铣机的基本参数:

项目名称 项目 JD-4040-3Axis
工作台面 工作台尺寸(W*L)mm 400*400
最大承重(kg) 200
主轴 主轴转速(RPM) 24000
主轴功率(KW) 2.2
    有效进给行程 X轴(mm) 400
Y轴(mm) 400
Z轴(mm) 工作台距离主轴端面 110

鞍提仕工程师向您介绍 JD-4040 三轴数控雕铣机的加工流程:
一、设计徽章图案

1.确定设计需求: 明确徽章的主题(如纪念事件、组织标识等)、尺寸(直径通常为20-50mm)、形状(圆形、方形或异形)及表面效果(平面、浮雕、镂空等)。

2.使用设计软件(如AutoCAD、SolidWorks、CorelDRAW或专业雕刻软件ArtCAM)绘制徽章的2D或3D模型,注意标注尺寸、雕刻深度和细节要求。

准备材料与设备

1.选择材料 常见材料:金属(铝合金、铜、不锈钢)、塑料(亚克力、ABS)、木材或树脂等。

2.安装刀具与校准设备根据设计细节选择合适的刀具

二、雕铣加工

1.导入程序并试切

将生成的加工代码导入雕铣机控制系统,先进行空运行检查路径是否正确,避免撞刀或过切。

2.分阶段加工

粗加工:快速铣削出徽章的大致轮廓和浮雕基础形状,预留0.1-0.3mm精加工余量。

3,精加工:切换至细刀具,精确雕刻细节(如图案纹理、文字、边框),确保表面光滑、线条清晰。

4,镂空或钻孔(如有需要):使用小直径刀具切割镂空部分或制作挂孔。

三、后处理与成品

1,去毛刺:用砂纸、抛光机或化学药剂去除边缘和表面毛刺。

2,抛光:对金属徽章进行机械抛光或电解抛光,提升光泽度;塑料材质可通过火焰抛光处理。

如需了解更多技术细节和数控雕铣机的知识,请联系上海鞍提仕机械设备有限公司,我们为客户提供及时的技术支持、培训和高质量钻床。

关键词:数控加工,数控雕铣机,数控雕铣机加工纪念徽章

(文章来源于网络,如不允许转载,请联系我司删除。)
