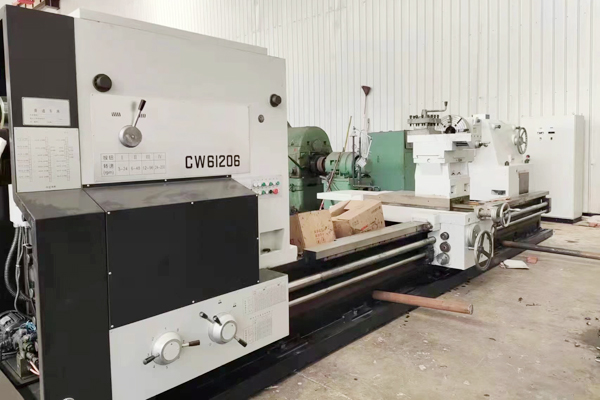

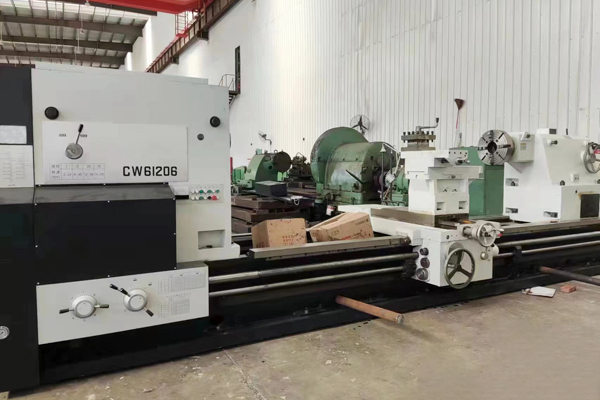

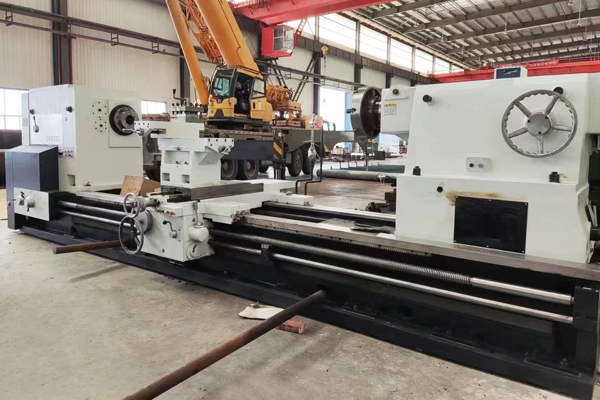

CW61206-5M重型卧式车床

机床型号: CW61206
机床一夹一顶最大承重 20000kg
床身上最大回转直径 φ2060mm
拖板上最大切削直径 φ1560mm
两顶尖最大工件长度 5000mm
床身宽度 1180mm
主轴孔径 φ105mm
主轴孔前端锥度 φ140  公制1:7
主轴转速范围 3-200r/min
转速种数 r/min 4档液压变速(3-24;6-48;12-96,24-200) 0.1~6
纵进给量范围(mm/r) 0.1~6
横向进给和上刀架进给量范围(mm/r) 0.05~3
纵向快速移动速度(mm/min) 3400
横向快速移动速度(mm/min) 1700
公制螺纹(螺距)(mm) 1~60
英制螺纹(牙/寸) 1/2~30
横刀架最大行程(mm) 800
上刀架最大行程(mm) 280
刀具截面: 45×45mm
尾座套筒直径 280mm
尾座套筒锥度 公制100(1:7)
尾座套筒最大行程 280mm
尾座快速移动速度(mm/min) 3000
套筒快速移动速度(mm/min) 664
主电机功率 55kw(直流调速)
尾座快速移动电机 1.5KW      1400r/min
尾座套筒快速移动电机 1.1KW      1400r/min
床头箱液压变量泵电动机 1.1KW      1500r/min
冷却电机 0.45KW     1500r/min

本机床为万能型通用车床,它适用于高速钢和硬质合金钢刀具对不同材质的轴类零件,圆筒型和盘状零件,进行车削外圆、端面、切槽、切断、镗孔,车镗内锥体.

上刀架可以机动车削短的锥体,纵向进给与上刀架进给的复合运动可机动车削长的锥体,床身导轨表面淬火,提高导轨的寿命,车床的操纵手柄集中,使用方便灵活。

产品简介

本机床为万能型通用车床,它适用于高速钢和硬质合金钢刀具对不同材质的轴类零件,圆筒型和盘状零件,进行车削外圆、端面、切槽、切断、镗孔,车镗内锥体.

上刀架可以机动车削短的锥体,纵向进给与上刀架进给的复合运动可机动车削长的锥体,床身导轨表面淬火,提高导轨的寿命,车床的操纵手柄集中,使用方便灵活。

主要配套件明细表

序号 名称 规格 用途
1 精密轴承 NN3052K P5/2344 52M P5 主轴前端
2 精密轴承 N1040M  P5 主轴后端
3 精密轴承 D832130 尾座主轴前端
4 精密轴承 D832126/51418 尾座主轴后端
5 精密轴承 NN3044 P5 主轴中间轴承
6 主电机 Z4-280-31B55KW 主轴驱动
7 进给快速电机 Y90L-4 进给速度
8 套筒电机 Y90S-4 套筒移动
9 尾座电机 Y90L-4 尾座移动
10 压力表 (Y)561III 尾座测力

机床标准附件

1.卡盘                       φ1400                1套

2.中心架               φ250-φ600      2套

3.机械增力卡爪                              4付

4.调整和操作机床用手动工具     1套

5.垫铁和地脚螺钉等                    1整套

6.技术文件                                    1整套
