数控钻床

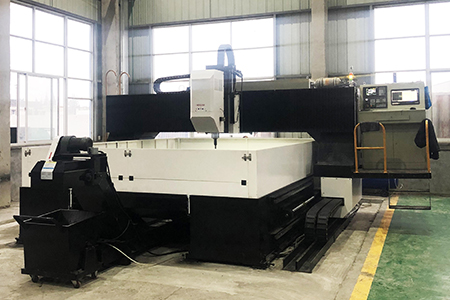

HD2020-1数控龙门移动式高速钻床

保修单 : 1 年机械保修

现货

WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

技术参数:

参数名称 项目 参数值
最大加工工件尺寸 长×宽 2000X2000mm
最大加工板厚 100mm
工作台 T型槽宽度/间距 28/500mm
垂直滑动式钻头 数量 1
主轴锥孔 BT50
最大钻孔直径 φ50mm
主轴转速 30—3000转/分
主轴电机功率 22千瓦
(X 轴)龙门纵向移动



最大行程 2000mm
X轴移动速度 0-8米/分钟
X轴伺服电机功率 3千瓦
(Y轴)动力头横向移动



最大行程 2000mm
Y轴移动速度 0-8米/分钟
Y轴伺服电机功率 3千瓦
(Z轴)垂直滑进给 Z轴行程 300mm
Z轴进给速度 0-5米/分
Z轴伺服电机功率 3千瓦
定位精度 X/Y轴 ≤0.08mm/全长
重新定位精度 X/Y轴 ≤0.04mm
液压系统 液压泵压力/流量 6.5MPa /25L/分
液压泵电机功率 3千瓦
气动系统 压缩空气压力 ≥0.4MPa
排屑和冷却 排屑器型式 板链式
排屑编号 1
排屑速度 1米/分钟
排屑器电机功率 0.75千瓦
内冷却泵电机功率 3千瓦
外冷却泵电机功率 0.75千瓦
自动润滑系统 润滑压力 2MPa
润滑点注油量 0.1毫升
润滑期 6-10分钟
电气系统 数控系统 西门子 828D
数控轴数 4
电机总功率 约 55千瓦
整体尺寸 长x宽x高 约 6500X6500X3100mm
重量 约 32吨




产品特点:

伺服滑台式钻削动力头,具有钻孔、扩孔、倒角、铣槽功能,可一起工作,也可独立工作。

床身两侧面各装有两条高承载力量直线滚动导轨副,龙门纵向移动通过AC伺服电机和精密螺距滚珠丝杠副双侧同步驱动。

龙门横梁上装有两个可移动的滑板,滑板采用两条直线滚动导轨副导向,驱动分别采用AC伺服电机和精密大螺距滚动珠丝杠副传动。

床身上设置T型槽,使用压板装夹工件。

可用手摇轮、顶针、询边器等多种方式寻找工件中心。

横梁上的滑板装有垂直数控进给滑枕式钻削头,钻削头采用可强过载型专用主轴变频电机,电机经同步带驱动主轴,钻削主轴采用台湾精密主轴(内冷),具有蝶形弹簧自动拉刀机构,液压缸松刀,更换刀柄十分方便。

本机床配备液压系统,完成垂直滑枕的液压平衡和主轴液压松刀。

数控系统采用西班牙FAGOR系统或者德国西门子系统,并配有USB接口和LCD液晶显示屏。提供的自动编程不仅具有自动生成加工程序,还具有钻孔前孔位预演等功能。

配有平板链式自动排屑器和集屑车,冷却系统配高压内冷泵和低压外冷泵,可供刀具内冷却或外冷却使用。
