序号 | 项目名称 | 单位 | 技术参数、规格 | 备注 |
1 | 最大切削范围 | mm | ●530 ■530×530 | |
2 | 带锯条规格 | mm | 41×1.3×6000 | |
3 | 带锯条线速 | m/min | 22/35/55/80 | 皮带档位调速 |
4 | 带锯条进给速度 | mm/min | 0-300 | 液压无级可调 |
5 | 机床输入电源 | A.C380V、 50Hz | ||
6 | 主电机功率 | kW | 5.5 | 6极 |
7 | 液压电机功率 | kW | 0.75 | |
8 | 冷却泵功率 | kW | 0.135 | |
9 | 工作台高度 | mm | 640 | |
10 | 最小夹持尺寸 | mm | 50 | |
11 | 端面垂直度 | mm | 0.2/100 | |
12 | 液压箱容积 | L | 70 | |
13 | 冷却箱容积 | L | 100 | |
14 | 主传动方式 | 蜗轮传动 | ||
15 | 夹紧方式 | 液压夹紧 | ||
16 | 锯带张紧方式 | 手动张紧 | ||
17 | 锯屑清理方式 | 被动钢丝刷 | ||
18 | 油箱形式 | 内置油箱和阀板 | ||
19 | 控制方式 | 按钮操作 | ||
20 | 机床重量 | kg | ≈2234 | |
21 | 主机外形尺寸 | mm | 3150×1450×1850 | 长×宽×高 |

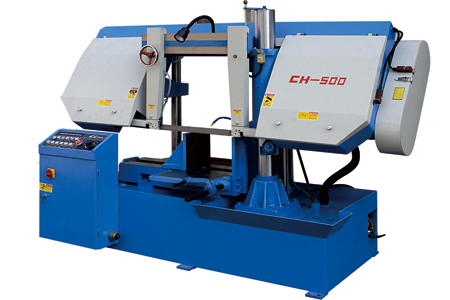

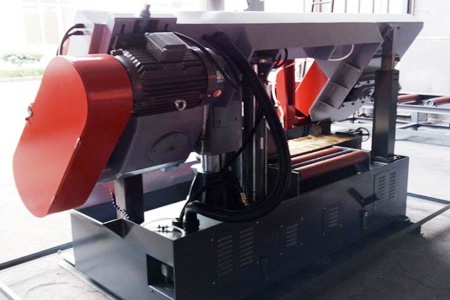

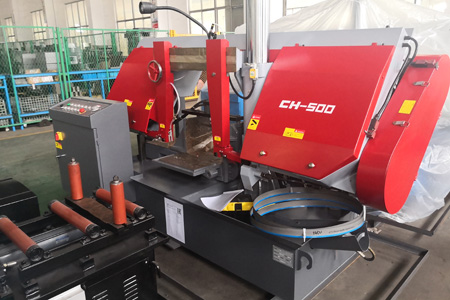

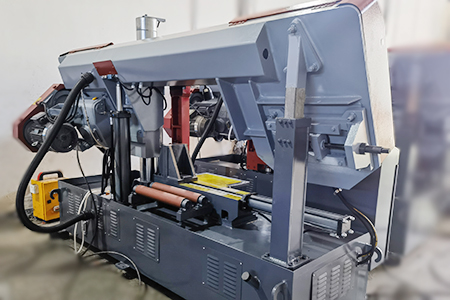

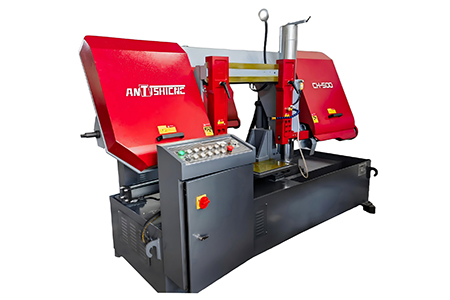

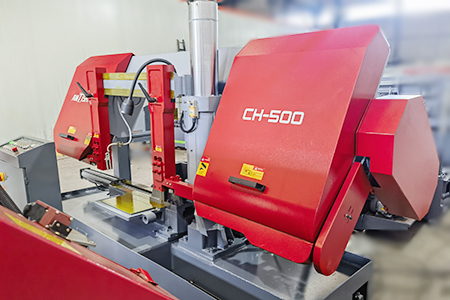

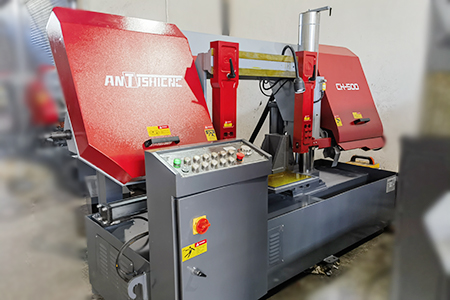

一:设备概述
本机床主要用于中小规格棒料和管料及板材的锯切,并能适应各种黑色金属材料的锯切加工。具有切削效率高、节能、锯口窄、节能省料、操作简单等特点。
本机床采用双立柱结构,保证结构可靠性、稳定性和先进性,各部分功能具有余量,同时也保证具有高品质的锯切精度。
二:机床的主要特点和功能
机床通过机械、电气、液压的配合,具有自动夹紧、自动进刀、切割完毕锯架自动快速退刀的功能。
配置大功率蜗轮减速机,动力强劲、可靠性高,能满足长时间运转。
锯切进给采用液压控制,通过调速阀调节,可实现无级调速。
采用设计简洁之电路板以及电器箱优异的空间,不仅确保机器低故障率且方便维修并节省空间。
采用液压夹紧工件。
采用精磨圆柱导向,运动精度高、耐磨性好。
机器标准配置:
序号 | 名 称 | 规格 | 品牌 |
1 | 主电机 | 5.5kW 6级 | 大速、德东 |
2 | 液压电机 | 0.75kW | 三优 |
3 | 油泵 | F6R | 三优 |
4 | 电磁阀 | DC24V | 北部精机 |
5 | 主要低压电气 | 适配 | 天正 |
6 | 行程开关 | 适配 | 浙江耀华、希福特曼 |
7 | 油缸 | 适配 | 汉达、博新 |
8 | 主要轴承 | 适配 | 人本、哈、瓦、洛 |
