为了满足钢材加工大批次、自动化生产的需要，提高生产加工效率，全自动化钻孔锯切生产线应运而生。上海鞍提仕专业生产数控钻床、锯床，经过众多工程师努力，研发出了全自动数控钻孔和锯切生产设备，为钢型材加工提供了广泛的技术方案。

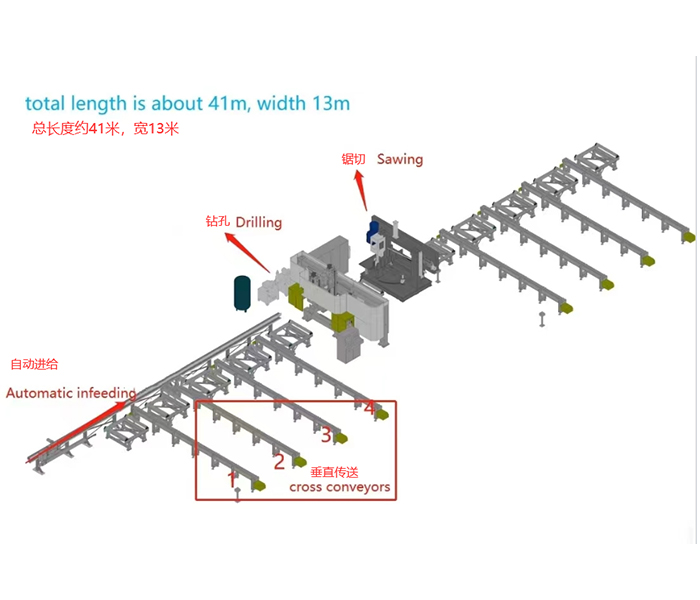

近期，上海鞍提仕团队收到了来自摩洛哥的一家桥梁工程公司的咨询，客户寻找高效率加工H型钢的设备，可以同时满足钻孔和锯切的要求，并且提供了详细的工件尺寸，加工要求等。在我们技术确认后，设计了一款全自动化生产线，这款可以实现自动进给，自动钻孔，自动锯切的需要，设备集成在一个操作系统，操作便捷，同时此种组合方式最大程度的节省了制造成本，占地面积也相对较小。
| 型号 | HD1000-3D | ||
| 工件参数
|
H型钢
|
高度 (mm) | 150～1000 |
| 宽度 (mm) | 75～500 | ||
| U型钢 | 高度 (mm) | 150～1000 | |
| 宽度 (mm) | 75～250 | ||
| 最大 工件厚度(mm) | 80 | ||
| 最大 送料长度(mm) | 12000 or 15000 (选配) | ||
| 主轴
|
数量。 | 3 | |
| 主轴锥度 | BT40 | ||
| 主轴转速(r/min) | 200～3000 | ||
| 送料速度(mm/min) | 0～5000 | ||
| 最大孔径(mm) | φ40 | ||
| 中心线移动范围(mm) | 中心滑台/
水平方向 |
45～950 | |
| 固定侧/运动侧
垂直方向 |
30～470 | ||
| 刀具刀库
|
数量 | 3 | |
| 刀库中的工具数量 | 3×4 | ||
| 打标功能
（选配） |
字符数 | 36 | |
| 字符尺寸(mm) | Φ10 | ||
|
电气系统 |
数控系统 | 法格8070或西门子 | |
| 数控轴数 | 7+3 | ||
|
冷却系统
|
喷嘴数量 | 3 | |
| 压缩空气压力(Mpa) | 1 | ||
| 冷却方式 | 喷雾冷却、内部冷却和外部冷却 | ||
| 液压系统 | 液压泵压力(Mpa) | 15 | |
| 电机功率(千瓦) | 5.5 | ||
| 外形尺寸(L×W×H)(m) | 约 5.45×2.1×3.5 | ||
| 主机重量(Kg) | 约 9000 | ||
如果你是桥梁行业，钢材加工行业，或者塔制造行业人员，或者有类似的加工需求，欢迎来图咨询上海鞍提仕。我们有丰富的数控钻生产线制造与加工经验，能够为你提供专业的技术支持。
