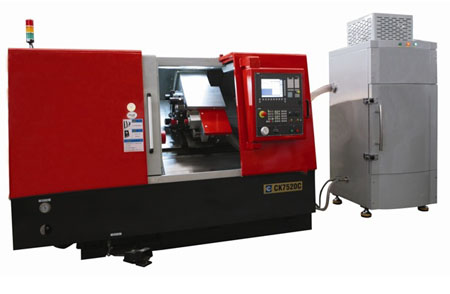

CK7520CM/CK40M/CK50M密封圈专用数控车床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
| 加工范围 | 项目 | 单位 | CK7520CM | CK40M | CK50M |
| 床身上最大回转直径 | mm(in) | Φ500 (19.685) |
Φ400 (15.748) |
Φ500 (19.685) |
|
| 床鞍上最大回转直径 | mm(in) | Φ240 (9.449) |
Φ260 (10.236) |
Φ320 (12.598) |
|
| 最大车削直径 | mm(in) | Φ280(标准刀具)/Φ330(专用刀具) （Φ11.024/Φ12.992） |
Φ250(标准刀具) （Φ9.843） |
Φ280(标准刀具) （Φ11.024） |
|
| 主轴 | 主轴头型式 | A2-6（GB5900.1） | A2-5（GB5900.1） | A2-6（GB5900.1） | |
| 主轴锥孔规格 | mm(in) | φ62 (2.441) |
Φ57 (2.244) |
φ62 (2.441) |
|
| 主轴轴承直径（前/后） | mm(in) | Φ100/Φ90 (3.937/3.543) |
Φ90/Φ80 (3.543/3.150) |
Φ90/100 (3.543/3.937) |
|
| 主轴转速 | r/min | 40-4000 | 70-3000 | 60-2250 | |
| 主电机功率（连续/30分钟） | Kw (hp) |
11/15 (15/20.4) |
7.5 (10.2) |
15 (20.4) |
|
| 倾斜角度 | DEG | 45° | 45° | 45° | |
| 移动距离 X/Z | mm(in) | 210/550 (8.268/21.654) |
165/410 (6.496/16.142) |
210/550 (8.268/21.654) |
|
| 快速移动速度 X/Z | m/min (ipm) |
24/24 (945/945) |
12/16 (472/630) |
12/16 (472/630) |
|
| 伺服电机扭矩 X/Z | Nm | 12/22 | 11/20 (发那科 Oi-TF5) |
11/20 (发那科-TF5) |
|
| 滚珠丝杠直径 X/Z | mm | Φ32/Φ40 | Φ28/Φ40 | Φ28/Φ40 | |
| 刀架 | 刀位数 | 8 | 8 | 8 | |
| 刀具尺寸 (车削/镗孔) | mm | 20×20/Φ32 | 20×20/Φ32 | 25×25/Φ40 | |
| 断屑装置 | 电机功率 | kW(hp) | 0.25(0.34) | 0.25(0.34) | 0.25(0.34) |
| 吸屑装置 | 电机功率 | kW(hp) | 5.5(7.48) | 5.5(7.48) | 5.5(7.48) |
| 吸屑量 | L | 400 | 400 | 400 | |
| 其他 | 机床尺寸(长×宽×高)
（不含排屑器） |
mm(in) | 2860×1830×2020 (112.6×72×79.5 ) |
2370×1670×1970 (93.3×65.7×77.6) |
2860×1830×2020 (112.6×72×79.5 ) |
| 总重量（净重） | Kg (lbs) |
5000 | 3500(7717) | 5000(11,025) |
介绍
该系列机床专为橡胶、工程塑料等特殊材料的切削加工而设计。机床主体采用高强度铸铁结构，关键部件采用有限元分析，整机刚性好高，高速加工稳定性好。机床采用伺服主轴，两轴为直线导轨，提高了其加工精度和高速进给性能，缩短了辅助时间。机床设计注重环保功能，斜床身结构及冷却系统，可快速带走切削过程中产生的热量；可采用切屑、切屑快速自动回收切屑。
本机特别适用于橡胶、工程塑料的高速、高精度加工。
机床设计新颖，面板操作方便，整体密封保护，三漏效果尤为明显。结合其大功率、高精度、高性能。
机床性能特点
1、采用进口或国产优质精密主轴轴承，高刚性、高精度主轴轴承。
2、布置、油脂润滑、三角带传动、主轴运转平稳。
3、全身高强度铸铁床身，具有良好的振动和热稳定性，减少振动，提高机床的刚性、耐用性和加工精度。
4、采用进口或国产高端数控系统，电柜采用温控装置，集中机床操作面板。
5、送料速度快，精度高。
6、采用特殊机构刀盘，满足各种切割要求。
7、采用切屑切屑，使切屑回收自动化、方便。
