随动磨床GP32应用案例

随动磨床是一种高效、高精度的磨床,适用于各种轴类、盘类等零件的磨削加工。近日上海鞍提仕团队收到了来自马来西亚客户的询价,客户主要做汽车零件生产。

客户需要加工曲轴,曲轴是汽车部件中不可缺少的一部分,是动力来源的构成,曲轴的运动将会为发动机提供充足的动力,并且也是维持发动机运动的一个重要部件,因为曲轴工作时是做垂直旋转的运动,在做旋转运动时难免会和其他部件产生碰撞或者摩擦,若曲轴的粗糙度高于标准区间,很大可能会对汽车动力系统一定的损害,汽车曲轴主轴颈表面的粗糙度Ra限值要小于等于0.2μm。

序号 项目 表面粗糙度,μm
1 主轴颈和连杆轴颈 Ra≤0.2
2 轴颈圆角 Ra≤0.4
3 止推凸台端面 Ra≤0.3
4 油封轴颈 Ra≤0.4
5 其他轴颈 Ra≤0.6
6 主轴颈和连杆轴颈润滑油孔口 Ra≤0.6

钢质及球磨铸铁曲轴轴颈直径尺寸变化最大限值不应超过新品公称尺寸的3%;轴颈局部凹坑深度应不超过该轴颈尺寸的3%,面积不超过该轴颈面积的20%。

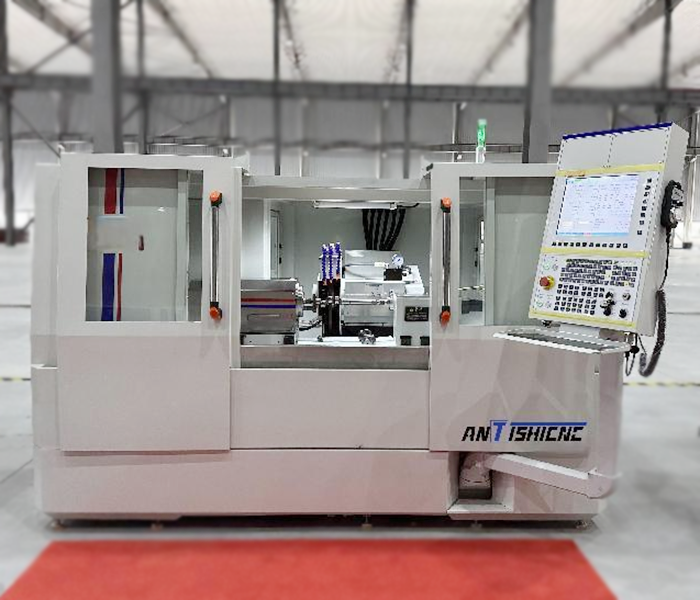

客户要求研磨直径在320mm以内,通过客户的工件图以及相关资料我们为其推荐了GP32,并且根据客户图纸要求和客户寄过来的未加工的样品打样了,如下图,我们对样品进行了测量,完全满足客户需求,客户对我们的机器很满意。

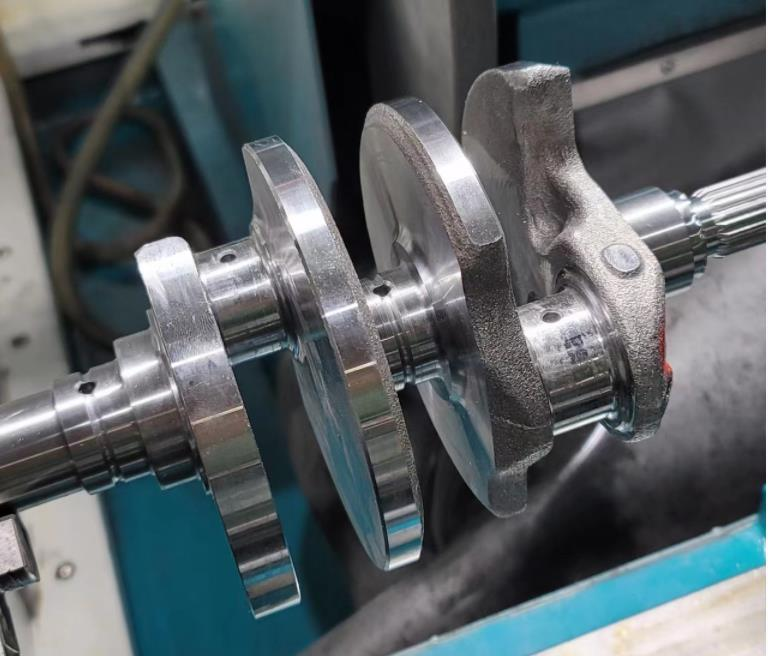

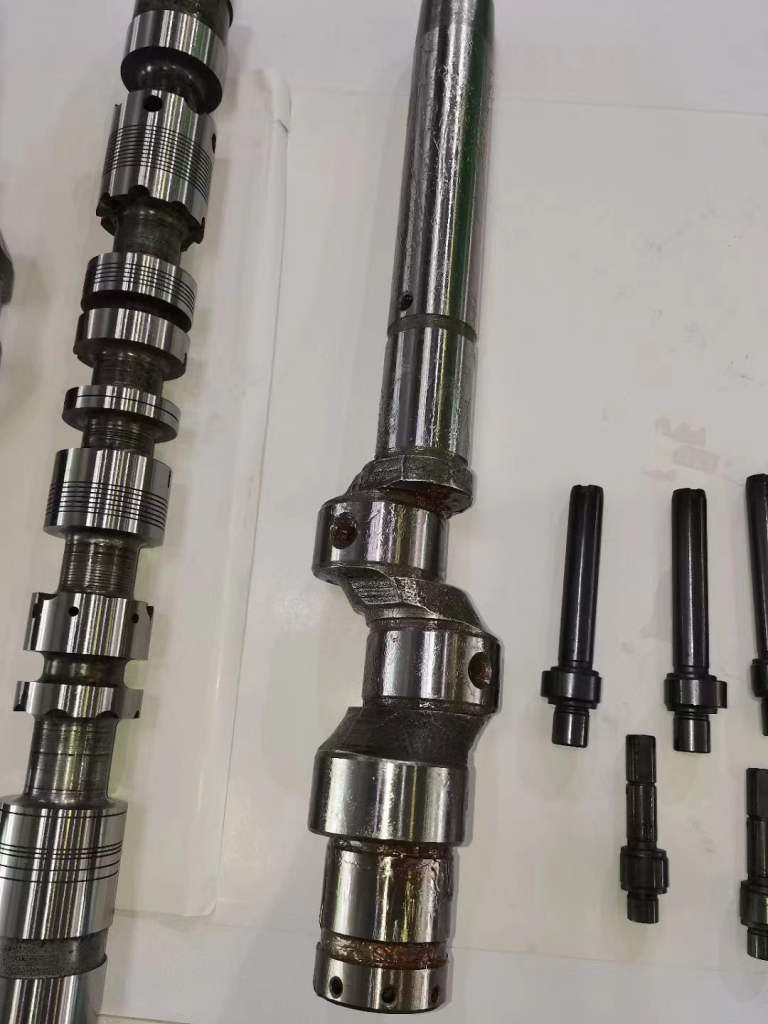

客户加工样品
项目 参数
中心高 200mm
最大回转直径 Φ380mm
最大磨削直径 Φ320mm
两顶之间磨削长度 600mm
工作台回转(600型) ﹢6°/-9°
两顶之间最大承重 60kg
砂轮架
可旋转角度范围(手动) ±15°
砂轮主轴类型 动静压砂轮主轴(标配油冷)
砂轮主轴速度范围 1650/1850/2100rpm
标准砂轮尺寸(φ×W×B) Φ450×38-50×127mm
特殊砂轮尺寸(φ×W×B) Φ510×50-80×203mm
砂轮主轴电机功率 3.75KW/5.5KW(特殊)
砂轮最高线速度 45m/s
砂轮主轴冷却方式 油冷
工件直驱头架
转速范围 无级调速 0-600rpm
主轴锥孔锥度 MT-4
工装转接套型号 MT-4
工件头架可旋转角度范围 ﹢15°/-15°
最大夹持承载(带工装) 150Nm
永磁同步电机功率(S1-100%/KW) 3KW
连续额定输出扭矩(S1-100%/A) 47.8Nm
编码器品牌 雷尼绍
主轴冷却方式 水冷
头架旋转重复定位精度 ±2arcsec
轴端锥孔跳动 ≤0.001
主轴轴端端面跳动 ≤0.002
轴向刚度(N/um) ≥500
径向刚度(N/um) ≥400
头架移动方式 手动标配气浮
尾座
套筒直径 Φ50mm
套筒行程 32mm
莫氏锥度 MT-4
尾架移动方式 手动标配气浮
砂轮架进给-X轴(直线电机)
X轴最大行程 350mm
X轴直线电机最大推力 1044-4271N
X轴直线电机加速度 ≤0.2G
X轴最大进给速度 15m/min
HPG(电子手轮)最小进给量 0.0001mm
可编程最小进给量 0.0001mm
海德汉增量光栅尺最小分辨率 0.0001mm
X轴进给定位精度 ≤0.0016mm
X轴进给重复定位精度 ≤0.0014mm
工作台进给Z轴(伺服电机)
Z轴行程(600型) 600mm
Z轴伺服电机功率 2.2KW
Z轴最大进给速度 12m/min
HPG电子手轮最小增量 0.0001mm
可编程最小进给量 0.0001mm
海德汉增量光栅尺最小分辨率(选配) 0.0005mm
同心度和平行度精度 < 0.005mm
控制系统
数控系统 铼钠克
软件 图形交互式界面
显示屏 10.4英寸TFT彩显
键盘 全键盘
内存 3Gb(1Gb用户)
控制轴数 最多可控制7轴
接口 USB/以太网/RS232
机床电气
标准3相电源 380V 3ph 20Hz
控制回路电压 110vAC/24vDC.
输入电压偏差范围 ﹢/-10%
满负载功率消耗(主机) 36KVA
气动供应
输入气压 5.5bar
要求流量 40-50l/min
气源标准 BS ISO 8573-1:2001
环境参数
标准机床噪音 <75dB(A)
环境温度 0-40℃
环境湿度 ≤75%
其他
占地尺寸 3800×2120mm×2000
高度 2170mm
净重 5440kg

上海鞍提仕是一家专注于机床磨床有20余年的公司,有着高质量高服务品质的企业追求,如果你们公司也有汽车曲轴加工需求,可以随时联系我们,除了曲轴随动磨床,我们还有其他各种磨床,如医疗导丝无心磨床,平面磨床,外圆磨床,工具磨床等,可以参考我们的网站。antsmachine.com

(文章来源于网络,如不允许转载,请联系我司删除。)
