数控插床的应用案例

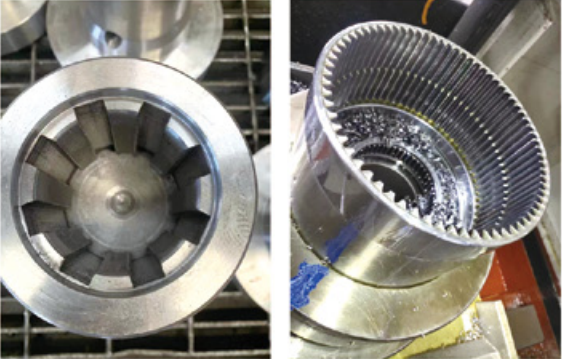

插床是利用插刀的竖直往复运动插削键槽和型孔的直线运动机床。多用于单件或小批量生产中加工内孔键槽或花键孔,也可以加工平面、方孔或多边形孔等,特别是用于加工不通孔或有障碍台肩的内孔键槽。

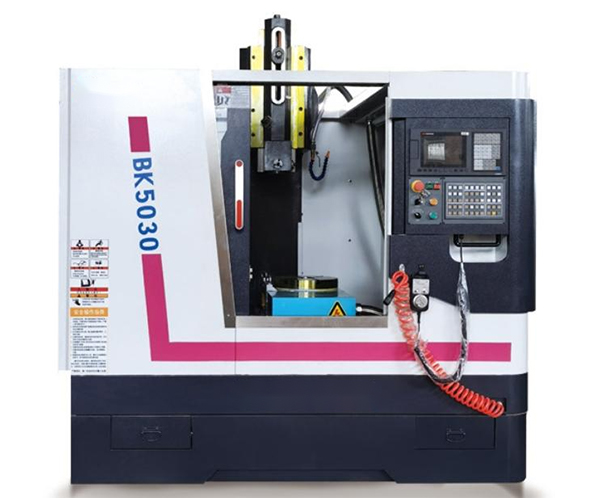

近日,上海鞍提仕团队收到了来自匈牙利一家汽车配件制造商的咨询。客户在找一台最大插削长度为300mm的数控插床,在进一步评估客户图纸和加工要求后,我们推荐了这一款BK5030。该机床功率大、刚性好、精度储备量大、性价比高、使用寿命长、并可广泛应用于机床和汽车制造、各种机械电气和航空航天等行业,是加工各种材料键槽加工的理想设备。

BK5030技术参数 单位 参数概况
最大插削长度 mm 300
滑枕调节行程 mm 300
滑枕运动次数 n/min 30–150
工作台尺寸 mm 550*405
工作台行程(X、Y) mm 250*300
刀头支承孔轴线至立柱前臂的距离 mm 505
刀头支撑孔端面至工作台的距离 mm 540/690
X向电机扭矩 (N.M) 6
Y向电机扭矩 (N.M) 6
快速移动 X(m/min) 5
Y(m/min) 5
滚珠丝杠(X) FFZD3205-3/P4
滚珠丝杠(Y) FFZD3205-3/P4
主电机功率 KW 3.7
重量 KG 2800
包装尺寸 M 2.3*2.3*2.25

如果你也是汽车配件的制造商,或者有类似的加工需求,欢迎来图咨询上海鞍提仕。我们有丰富的插床制造与运用经验,能够为你提供专业的技术支持。
