全自动弯管机的应用案例——制作升降梯

弯管机的使用非常普遍,广泛应用于汽车零配件、家具制造、建筑、机械制造、钢管加工、石油化工、航空航天等多种行业。我们的弯管机主要有半自动和全自动两种,简单形状、产量需求低,半自动机型就可以满足。如果弯曲形状复杂,精度高,这就需要用到全自动弯管机。

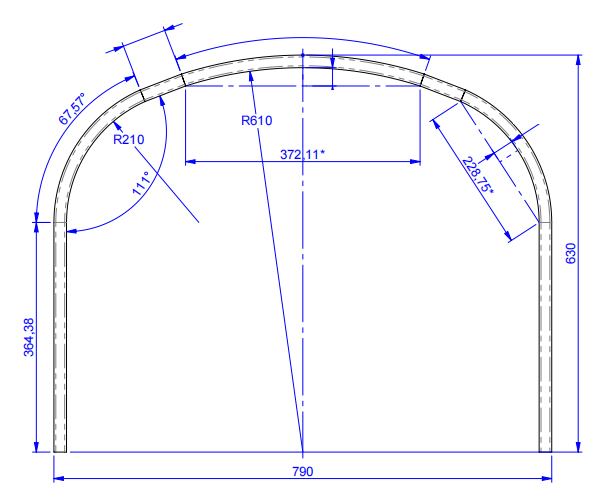

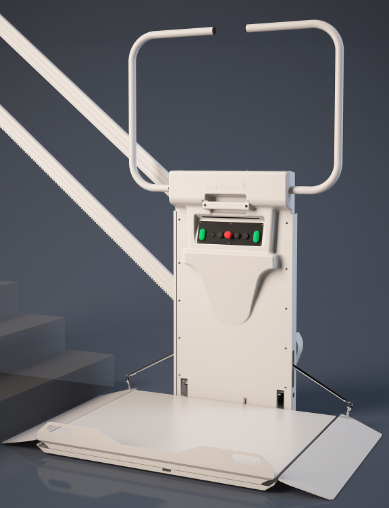

近日,上海鞍提仕团队收到了来自一家残疾人升降梯制造商的咨询。客户管子尺寸为20*20mm,厚度为1.5mm,并提供了图纸。我们可以看到,在这个图纸中有2个R,R210和R610,在弯曲大半径的圆弧时,需要用到推弯功能。针对这个产品,我会给客户推荐2层膜带推弯功能的全自动弯管机,可以一次弯曲成型。

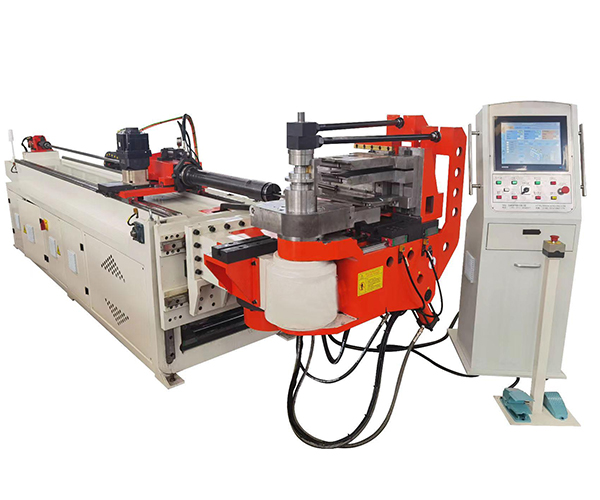

主要规格 DW25CNC-4A-2S 备注
最大弯曲管径×壁厚 Φ25mm×1.6mm碳钢管 1.最小弯曲半径根据管子直径
2.最大弯曲半径可根据客户要求
3.最大穿芯长度可根据客户要求
最大弯曲半径 R200mm
最小弯曲半径 R≧1.5D
最大弯曲角度 190°
最大送料长度 1800mm
送料方式 直送
夹送
工作速度 弯管速度 Max 150°/s
转管速度 Max 200°/s
送料速度 Max 1000mm/s
工作精度 弯管精度 ±0.1°
转管精度 ±0.1°
送料精度 ±0.1mm
信息输入方式 1. 坐标(X . Y. Z)
2.工作值Y. B. C)
弯管方式 伺服弯管
  转角伺服电机功率 400w
送料伺服电机功率 750w
弯管伺服电机功率 3000w
左右换模伺服电机功率 400W
管件允许弯头数 50
可储存零件数 500
油压电机功率 4kw
系统最大压力 12 Mpa
机器尺寸 3600 x 900 x 1500mm
机器重量 1300kg

如果你也是升降梯的制造商,或者有类似的加工需求,欢迎来图咨询上海鞍提仕。我们有丰富的弯管机制造与运用经验,能够为你提供专业的技术支持。
