平床身数控车采用伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联,是高端数控车床提升性能的核心技术配置,尤其在加工 M12 螺纹连接杆等精密零件时优势显著。以下是这一技术方案的核心优势解析:
一、传动效率跃升:从 “间接传动” 到 “直联驱动” 的革新
传统数控车床常采用 “伺服电机 + 同步带 / 齿轮箱 + 丝杠” 的间接传动模式,而直联方案通过大扭矩低惯量弹性联轴器将电机与丝杠直接连接,彻底消除了中间传动环节的背隙和弹性形变:
传动效率提升至 98% 以上:同步带传动效率约 90%-95%,齿轮传动约 95%-98%,而直联方案几乎无能量损耗,尤其适合需要频繁启停的螺纹加工(如 G76 循环指令),可缩短空行程时间 15%-20%。
响应速度提升 30%:低惯量联轴器使电机加速扭矩直接作用于丝杠,主轴从 0 加速至 2000r/min 仅需 0.3 秒(传统方案需 0.5 秒以上),适合高速切削(如 M12 螺纹精车场景)。
二、精度保障:微米级定位与振动抑制
定位精度突破 ±0.003mm
零背隙传动:弹性联轴器通过精密加工的齿形或膜片结构,完全消除传动间隙,配合伺服系统的全闭环控制(如光栅尺反馈),定位精度可达 ±0.003mm,满足 M12 螺纹中径公差 ±0.015mm 的严苛要求。
热变形补偿优势:直联结构减少传动部件数量,降低摩擦生热(可比齿轮箱传动降低温升 10-15℃),配合数控系统的热变形补偿算法,可将丝杠热伸长误差控制在降低水平,适合长时间连续加工。
振动抑制效果显著
低惯量设计:联轴器惯量与电机转子惯量匹配,避免 “大惯量电机带小负载” 导致的共振风险。在 M12 螺纹精车时,振动幅值可控制在 1.5μm 以下,确保螺纹表面粗糙度 Ra≤1.6μm。
弹性缓冲功能:联轴器的弹性元件(如橡胶、金属膜片)可吸收切削时的高频振动(如螺纹切削时的颤纹),尤其在加工不锈钢等难切削材料时,刀具寿命可延长 20%-30%。
三、刚性与可靠性:应对重切削与复杂工况
大扭矩输出能力
伺服电机直接驱动丝杠,可输出峰值扭矩比同步带传动提升 50%,适合 M12 螺纹粗车时的大切深需求,避免 “丢步” 现象。
抗颠覆力矩增强:直联结构使丝杠轴向受力更均匀,配合预拉伸安装工艺,可承受径向切削力大,减少工件弯曲变形。
四、后期维护:降低维护成本与故障率
免维护特性降低停机成本
取消同步带、齿轮等易损件,维护周期从传统方案的 3个月/次延长至 1年/次,每年可减少维护工时 20-30 小时。对于企业的大批量生产,可节省维护成本。
故障诊断简化:直联结构的传动链缩短,数控系统可直接通过电机电流反馈判断负载异常(如刀具磨损、工件偏心),报警响应时间<1 秒,避免撞刀等严重事故。
五、应用加工案例
近日有一个金属加工的客户找到我们,要求加工M12螺纹连接杆,经过匹配H32I平床身线轨数控车可以满足他的加工需求。

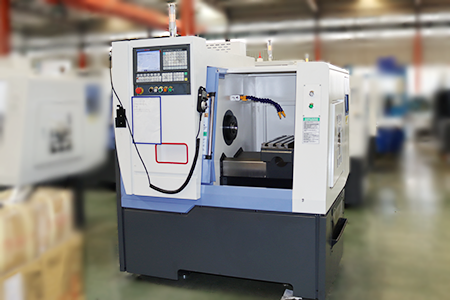

H32I采用平床身结构,配置高精度预负荷台湾直线滚动导轨,采用伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联,丝杠支承采用预拉伸结构,能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响,确保定位精度和重复定位精度;机床的位置精度高,排屑流畅、适合高速高精加工。
项目 | 单位 | H32i | ||
床身上最大回转直径 | mm | Φ320 | ||
溜板上最大回转直径 | mm | Φ70 | ||
最大盘类加工直径 | mm | Φ320 | ||
最大车削长度 | 筒夹/卡盘 | mm | 185 | |
主轴端部型式 | A2-5 | |||
主轴通孔直径 | mm | Φ48 | ||
液压夹头 | mm | HC640 | ||
液压夹头拉杆通孔 | mm | Φ40 | ||
导轨形式 | 线轨 | |||
主轴锥孔锥度 | No | 44° | ||
主轴极限转速 | rpm | 3500 | ||
刀方尺寸 | mm | 20×20 | ||
丝杠型号 | X向 | mm | 2510 | |
Z向 | mm | 3010 | ||
导轨型号 | X向 | mm | 25 | |
Z向 | mm | 30 | ||
X/Z电机扭矩 | N.M | 4 | ||
X/Z向快移速度 | m/min | 24 | ||
X向行程 | mm | 280 | ||
Z向行程 | mm | 330 | ||
最小设定单位 | mm | 0.001 | ||
主电机功率 | KW | 3.7 | ||
总电源功率 | KW | 6 |
