盲孔封闭键槽、大齿圈内双键槽、汽轮机锁口槽、小阀套内月牙槽、小批量内花键广泛应用于能源装备、矿山重工、船舶传动、液压阀体零部件。这类工件加工工况难点突出：盲孔无退刀空间铣床刀具会发生干涉；大孔径深内腔铣刀刀杆长度受限；小批量零件定制拉刀成本昂贵；普通加工设备无法实现内腔倒扣异形槽成型。ANTISHICNC B5032 立式插床凭借高刚性床身、往复滑枕切削机构、三向进给回转工作台，可以一次装夹完成盲键槽、内花键、异形锁口槽、月牙槽插削加工，稳定实现单件、小批量复杂内型腔零件生产。
近期匈牙利精密传动零部件厂商联系上海 ANTISHICNC 团队，客户需要加工风电大齿圈盲孔双键槽与液压阀套内月牙槽，工件最大重量 500kg，对槽型垂直度、对称度、表面粗糙度要求严苛。结合工件尺寸、内腔加工难点与小批量生产需求，我方工程师推荐 B5032 立式插床作为最优加工方案。
ANTISHICNC B5032 整体铸造床身，经过时效去应力处理；滑枕传动机构运行平稳，配备回程自动让刀机构，保护插刀刀具；工作台具备纵向、横向、回转三向进给，装夹后可完成等分槽、对称槽加工，切削力充足，面对铸钢、锻件带氧化硬皮毛坯抗冲击能力强，无需定制昂贵拉刀，完美适配盲孔无退刀槽工件、小批量内花键加工场景。
以下是机器参数
| 序号 | 项 目 | 单位 | 技术参数 |
| 1 | 最大插削长度 | mm | 320 |
| 2 | 工件最大加工尺寸(长×宽) | mm | 600×320 |
| 3 | 工件最大重量 | kg | 500 |
| 4 | 滑枕往复次数 | n/min | 20、32、50、80 |
| 5 | 滑枕垂直调整距离 | mm | 315 |
| 6 | 刀头支承面至床身前壁间距离 | mm | 600 |
| 7 | 插刀杆最大尺寸(宽×高) | mm | 25×40 |
| 8 | 工作台直径 | mm | 630 |
| 9 | 工作台面至滑架下端间距离 | mm | 490 |
| 10 | 工作台最大纵向移动距离(机动/手动) | mm | 480/620 |
| 11 | 工作台最大横向移动距离(机动/手动) | mm | 480/560 |
| 12 | 工作台最大回转角度 | ︒ | ±360 |
| 13 | 工作台纵横机动进给范围（滑枕每往复一次） | mm | 0.08～1.21 |
| 14 | 工作台回转进给范围（滑枕每往复一次） | ︒ | 0.052～0.783 |
| 15 | 主电动机功率 | kW | 4 |
| 16 | 主电动机转速 | r/min | 960 |
| 17 | 机床轮廓尺寸(长×宽×高) | mm | 2180×1505×2285 |
| 18 | 机床净重/毛重(约) | kg | 3000/3200 |
机床外观 & 加工展示

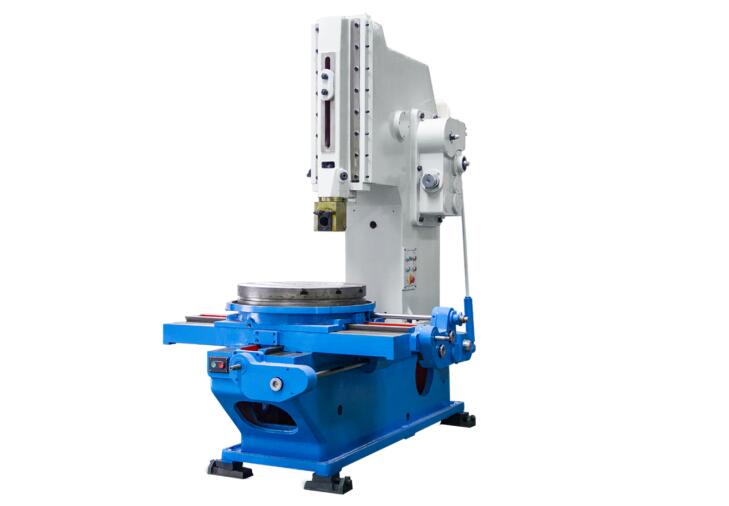

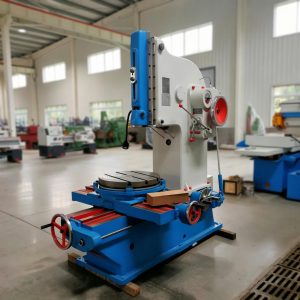

| 机器外观 | 加工成品 |
 |
 |
ANTISHICNC 技术团队针对客户盲孔键槽、内异形槽加工难点，配套提供成型插刀、硬质合金插刀刀具方案，提供不同材质切削参数参考。设备交付后客户试样全部通过槽型尺寸、对称度、粗糙度检测，现已用于小批量风电、液压零件稳定生产。
如果您存在盲孔键槽、内花键、大齿圈等分槽、汽轮机锁口槽、阀套内月牙槽等复杂内型腔零件加工需求，欢迎联系上海 ANTISHICNC：contact@antsmachine.com。
我们主营立式插床、数控插床、数控车床、车铣复合机床，拥有能源、重工、液压行业疑难内槽加工落地案例，工程师一对一根据工件图纸、产能、精度出具专属设备与全套加工工艺方案。
