数控车床由哪些部件组成？这些不同的部件是如何组装在一起的？

一般来说，数控车床主要有以下几种配置：

其他类型，例如瑞士型、多轴型、B轴型

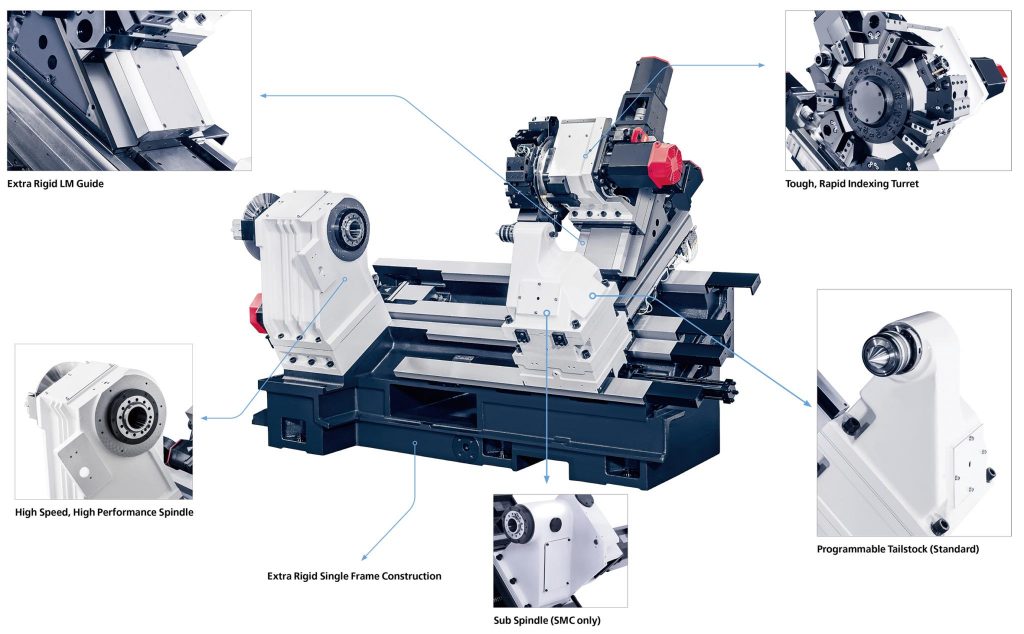

根据配置的不同，数控车床可能包含以下组件。

床身

数控车床或数控车削中心的床身是整台机器的主要基础。机器的各个部件都安装在床身上。例如，容纳机器主轴的主轴箱；尾架；X轴和Z轴滑台；可选的Y轴；以及副主轴。

为确保机床使用寿命，ANTS采用优质米汉纳铸铁制造机床床身。这有助于减少热变形，并提供稳固的机械稳定性，从而保证加工零件始终保持高精度。

主轴

主轴通常被称为机床的核心部件，它由主轴组件和主轴驱动系统组成。这些部件是数控机床的运动部件，包括电机、齿轮和卡盘。用于定位工件的C轴驱动装置也将与主轴组装在一起。

刀架通常安装在转塔盘（一种用于定位和更换刀具的旋转盘）上，包括固定式刀架和终身刀架。终身刀架驱动系统是内置的。

为确保更高品质，ANTS公司100%自主生产主轴及其零部件。根据应用需求，这些主轴可承受标准或更高可选的转速范围，并以最小的振动水平运行。

副主轴/第二主轴

副主轴可作为选配装置独立于主轴之外，与主轴同步运转，完成数控车床的第一和第二道切削工序。这提高了加工效率和单次加工量。当作为第二主轴使用时，其加工能力和功率与主轴相同。

卡盘

卡盘是一种类似虎钳的结构，用于夹持待加工的工件。它连接到主轴上，主轴带动卡盘和工件一起旋转。

为了提高生产效率，您应该考虑使用提供多种选择的数控车床，以便根据不同的车削作业选择合适的刀具。华川的部分机床具有足够的灵活性和尺寸，可以满足超长油管加工和其他长轴应用的需求。

导轨

导轨使刀具能够水平和垂直移动，从而实现平稳的切割过程。为了确保耐用性，该结构需要具备高刚性和极高的精度。

ANTS机床的所有轴上都采用了高度刚性的实心箱形导轨，以缩短工序之间的间隔时间并提高加工精度。

主轴箱

主轴箱由主电机和主轴组成，主轴上安装有卡盘。为确保高性能，您需要考虑机床的主轴箱是否能在低速下承受高扭矩。对于加工坚硬材料而言，这一点尤为重要。

ANTS采用齿轮传动系统，动力强劲且稳定。传动组件和主轴电机也经过精心设计，有效减少热量和振动传递。

尾座

尾座用于在工件的另一端提供额外的支撑力。这在加工长工件和超长工件（例如轴）时是必要的。

ANTS的尾座可编程实现半自动定位。这使其能够为加工零件提供更牢固的支撑和更高的精度。

刀塔

刀塔用于更换加工所需的切削刀具，因此安装在刀具转塔上。刀塔的尺寸取决于其上安装刀具的数量和尺寸。

为了确保加工的稳定性和精度，ANTS的刀塔提供了强大的夹紧力，定位时间为 0.2 秒/设置，从而实现快速、更稳定的加工。

可选择的方案包括：

上海ANTISHICNC有着丰富的车床制造和出口经验，如果你也有车床的需求，欢迎联系上海鞍提仕团队。
