液压校直机—适配六角钢 / 圆棒 / 圆管的高精度校直技术

近期，一位俄罗斯工业客户提出了高硬度合金钢材校直需求，其工件覆盖空心六角钢、实心圆棒、无缝圆管三大品类，主要应用于油气钻探、矿山机械、精密传动部件等高端装备制造领域。

该类工件采用 23XH3Mo（23CrNi3Mo）、S35 等高强度结构钢，芯部硬度达 38–46 HRC，表面硬度最高可达 60 HRC，屈服强度约 315–1100 MPa，对校直精度、表面保护及设备稳定性提出了极高要求。具体的工件信息如下，

项目	六角钢	圆棒	圆管
直径范围	六角形外接圆直径为 41.6 mm	20-50mm	20-90mm
最大长度	2400-6000mm	1000-6000mm	1000-6000mm
壁厚	25mm	/	10-25mm
材质&硬度	空心六角形R32-HEX25-R25x2630. шланга T38-HEX32-R32x3090. шланга T38-HEX35-R32x4300 六角形 S35，（硬度 38-46 HRC，表面硬度 55…59 HRC）。	钢材 – 23ХН3Мо 钢原钢或热处理结构钢（芯部硬度 38-46 HRC，表面硬度 54-58 HRC）,工件硬度最高可达 60 HRC。	钢材 – 23ХН3Мо 钢原钢或热处理结构钢（芯部硬度 38-46 HRC，表面硬度 54-58 HRC）,工件硬度最高可达 60 HRC。

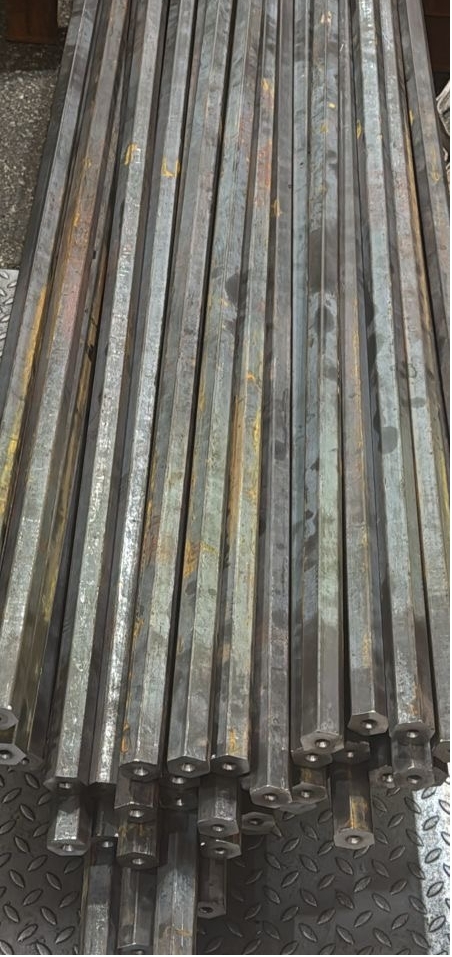

图片参考

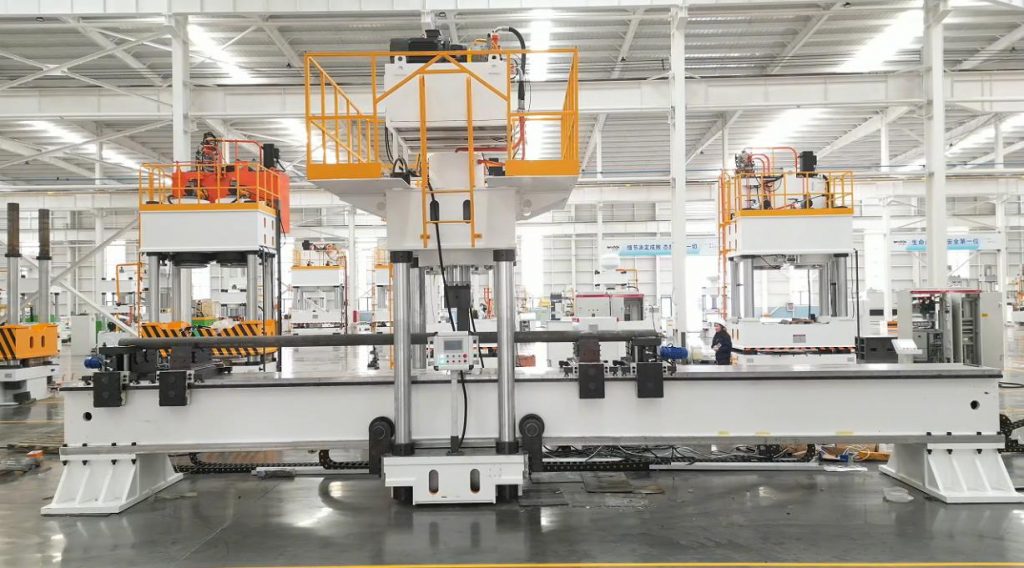

为满足高硬度、大长度、多截面工件的高精度校直需求，我们为客户定制了多功能液压校直机， 其参数如下

项目丨规格	ATS-A63-M1
最大加载力（公称力）	≤630kN
工作台尺寸	7000*700mm
适用工件长度	1000mm≤L≤6000mm
适用工件直径	30mm≤D≤50mm（对于直径 20-30mm 的工件，需确认工件长度及屈服强度）
校直测量通道数量	1~10 通道内可调
传感器分辨率	0.001mm
重复测量精度	0.005mm
主缸空载速度	40mm/s
加载速度	6~12mm/s
回程速度	40mm/s
R 轴旋转速度	≤300r/min（位置伺服驱动）
X 轴移动速度	≤200mm/s
开口高度	约 700mm
油缸行程	≥400mm
加载方式	标准泵气液加载
回转中心类型	滚轮驱动（头架 + 尾架）
回转中心驱动类型	伺服驱动
回转中心夹紧类型	摩擦轮 + 气动
工装位置设定类型	手动锁定设定
测量传感器类型	测杆接触式测量
支撑方式	油缸顶杆支撑
支撑座类型	U 型支撑座
预设压力	可调
校直方式	智能决策自动校直
数控行程限位	程序控制，具备两种操作模式（触摸屏、按钮 + 数字显示）

本次定制的液压校直机，完美解决了高硬度、多截面、长尺合金钢的校直难题，为俄罗斯客户在重型装备制造领域提供了可靠、高效、高精度的解决方案，是加工 23XH3Mo、S35 等高强度结构钢的理想选择。

如果您也需要一款合适的液压校直机，欢迎咨询上海鞍提仕。我们是一家资深的金属机加工设备供应商，有丰富的机械设备制造与运用经验，能够为你提供专业技术支持。
