Mini铣床如何加工连杆轴颈？

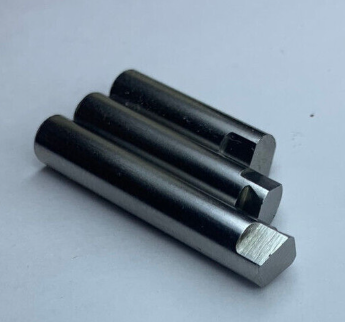

近期,shanghai ANTISHICNC有俄罗斯客户询问如何使用mini铣床加工钢＃20连杆轴颈，客户连杆长度为30-103mm,直径10-50mm，操作步骤如下：

一、工件预处理：连杆轴颈需先完成粗加工（铣削两端面、钻铰定位孔），保证基准面平整；轴颈加工部位预留 0.3–0.5mm 精加工余量。连杆属于异形件，需制作专用夹具：以连杆的大端孔、小端孔和端面为定位基准，用螺栓和压板将连杆牢固固定在铣床工作台上，确保加工过程中无位移。若没有专用夹具，可使用平口钳 + 定位块辅助固定，但需反复校正工件位置，保证轴颈加工轴线与铣床主轴平行。

二、加工流程

1. 粗加工：启动mini铣床主轴，手动移动工作台，使铣刀靠近连杆轴颈加工部位的毛坯表面。分别在 X、Y 轴方向轻触工件边缘，记录机床坐标系下的对刀原点；Z 轴方向下降至铣刀切削刃刚好接触工件表面，设定 Z 轴零点。

设定主轴转速：粗加工时，加工钢件连杆选择 1000–1500r/min，铝合金连杆选择 2000–2500r/min。

设定进给速度：50–80mm/min，避免进给过快导致刀具崩刃。

采用分层切削方式，每次 Z 轴下刀深度 0.1–0.2mm，逐层铣削至轴颈尺寸预留 0.1–0.2mm 精加工余量，同时铣出轴颈的基本圆柱面形状。

2.精加工：主轴转速提高 30%–50%（钢件 1500–2000r/min，铝合金 2500–3000r/min），降低切削力，减少工件变形。进给速度降至 20–40mm/min，保证加工表面光滑。

三、关键注意事项

定位精度控制：连杆轴颈的同轴度、平行度直接影响装配性能，加工时需反复校正工件定位基准，必要时用百分表监测工作台移动精度。

切削液使用：加工钢件时，需加注乳化液或切削油，降低切削温度，减少刀具磨损和工件热变形；铝合金加工可干切或加注少量煤油。

刀具磨损监测：精加工时，若发现加工表面出现划痕、毛刺增多，需及时更换刀具，避免影响精度。

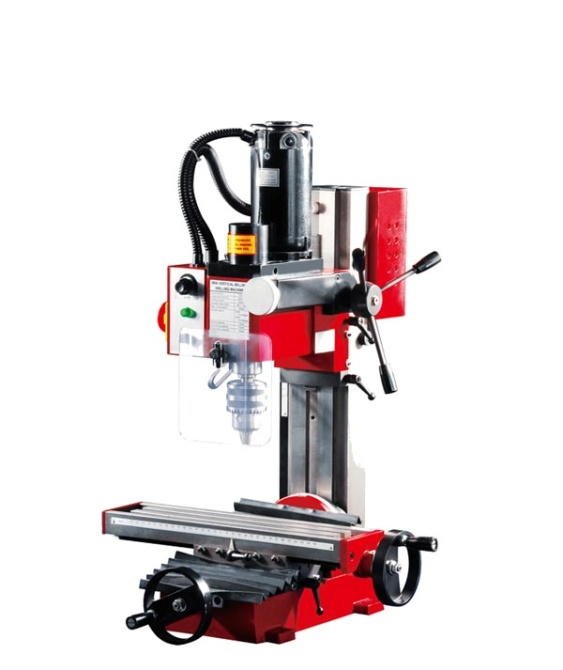

Mini 铣床加工杆轴颈的核心优势是灵活性强、成本可控、精度适配小型工件需求，尤其适合小批量、多品种的杆轴颈加工场景，如加工客户钢20连杆轴颈，我们推荐型号如下，X2 mini 钻铣床：

规格	单位	型号：X2
钻孔能力	mm	13
端面铣削能力	mm	16
平面铣削能力	mm	30
纵轴 (X)	mm	220
横轴 (Y)	mm	100
主轴箱行程 (Z)	mm	180
主轴到工作台的最大距离	mm	280
主轴转速 低速档	rpm	100-1100 ±10%
高速档	rpm	100-2500 ±10%

如果您也同样对连杆轴颈铣削感兴趣，可点击下方链接查看产品详情：

欢迎您的咨询！
